Refinería en operación
Primera zona acotada y entregada; desde ahí, el resto de la planta se plantea por fases.
- ServicioGemelo digital BIM
- CondiciónPlanta en operación, zona de bajo riesgo
- SectorQuímico y petroquímico
Qué se hizo
La documentación de planta estaba ordenada en papel y digitalizada como imágenes. Nadie podía confirmar qué equipos seguían instalados ni en qué estado, y encontrar un dato exigía abrir carpeta por carpeta.
A3D levantó primero una zona acotada, de bajo riesgo, y la modeló entera: nube de puntos, P&ID contrastados contra la instalación real y la documentación de la zona enlazada al modelo.
Desde el modelo 3D, un clic en una válvula de esa zona abre su ficha técnica y su documentación se consulta desde el propio modelo. La ampliación al resto de la planta se plantea por fases, cada una decidida sobre lo que la anterior demostró.
Imágenes del proyecto
-

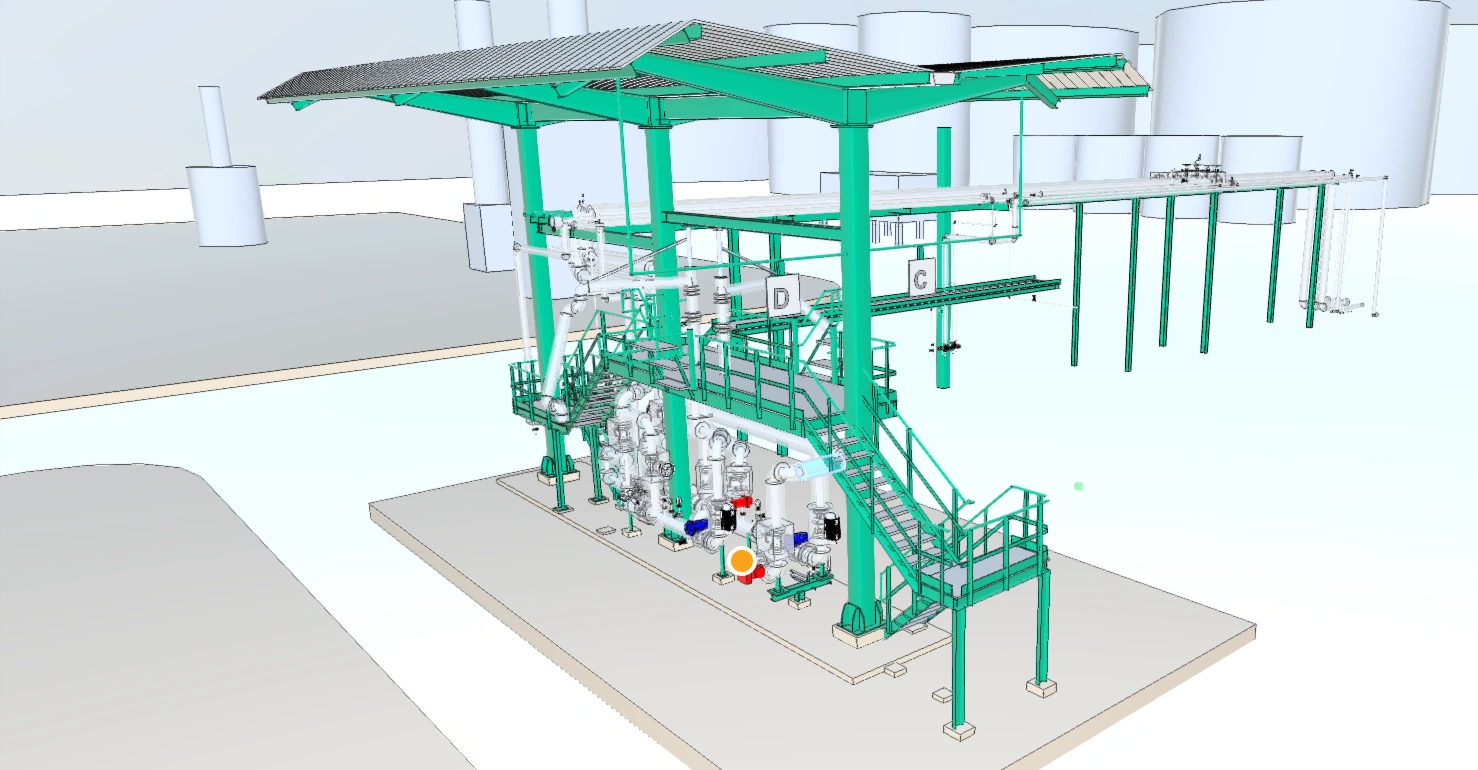

El modelo de la zona en el entorno común de datos. -

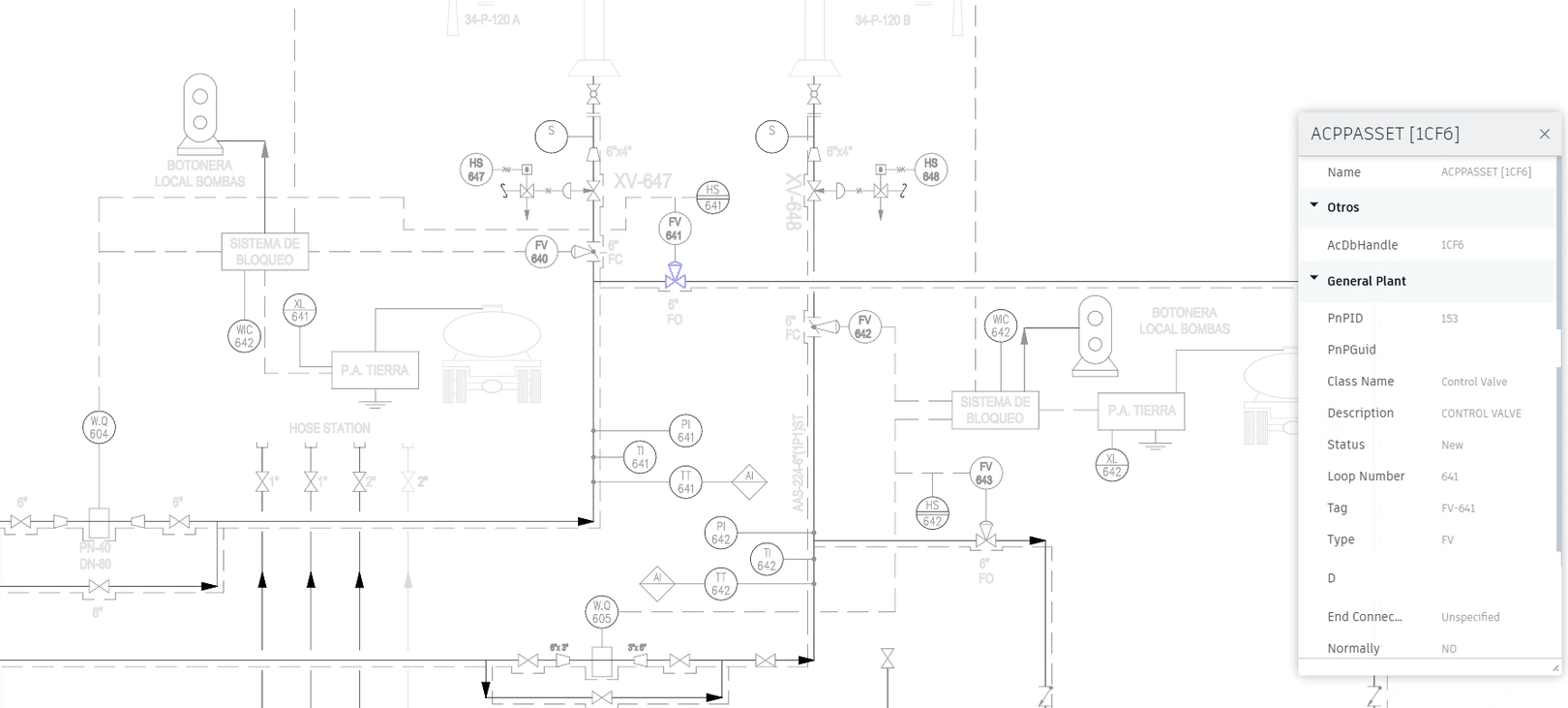

Un clic en una válvula abre su ficha técnica. El P&ID está enlazado a los datos de cada elemento.
Un clic en una válvula abre su ficha técnica
«Hemos empezado por una sola zona, con la planta en operación, y desde ahí el modelo crece por fases: cada ampliación se decide sobre lo que la anterior ya demostró.»
Qué pasaba
La documentación de planta estaba ordenada en papel y digitalizada como imágenes: nadie podía confirmar qué equipos seguían instalados ni en qué estado, y encontrar un dato exigía abrir carpeta por carpeta.
Qué hicimos
A3D levantó primero una zona acotada, de bajo riesgo, y la modeló entera: nube de puntos, P&ID contrastados contra la instalación real y la documentación de la zona enlazada al modelo.
Qué cambió
Desde el modelo 3D, un clic en una válvula de la zona abre su ficha técnica y su documentación se consulta desde el propio modelo. La ampliación al resto de la planta se plantea por fases.
¿Tu planta se parece a esta?
Cada proyecto empezó por una zona medida: un escaneo acotado, un modelo del estado real y una decisión tomada sobre datos. Si tienes una intervención delante, se acota, se mide y se valida.
