Casi toda la planta escaneada y zona crítica modelada componente a componente, del reactor a la válvula.
- ServicioGemelo digital BIM
- SectorQuímico y petroquímico
Qué se hizo
Ampliar una zona con reactores y tuberías apiñados es un salto al vacío mientras no hay un modelo fiable: equipos que no caben, líneas que hay que desviar y muros que caen en plena obra.
A3D escaneó en 3D casi toda la planta y modeló en BIM la zona crítica componente a componente, apoyándose en una biblioteca propia de reactores y válvulas paramétricas.
El cliente valida ya sobre el modelo las ampliaciones de la zona crítica: qué cabe, qué se mueve y qué tubería queda afectada. El gemelo cubre casi toda la planta, con distintos niveles de detalle.
Imágenes del proyecto
-

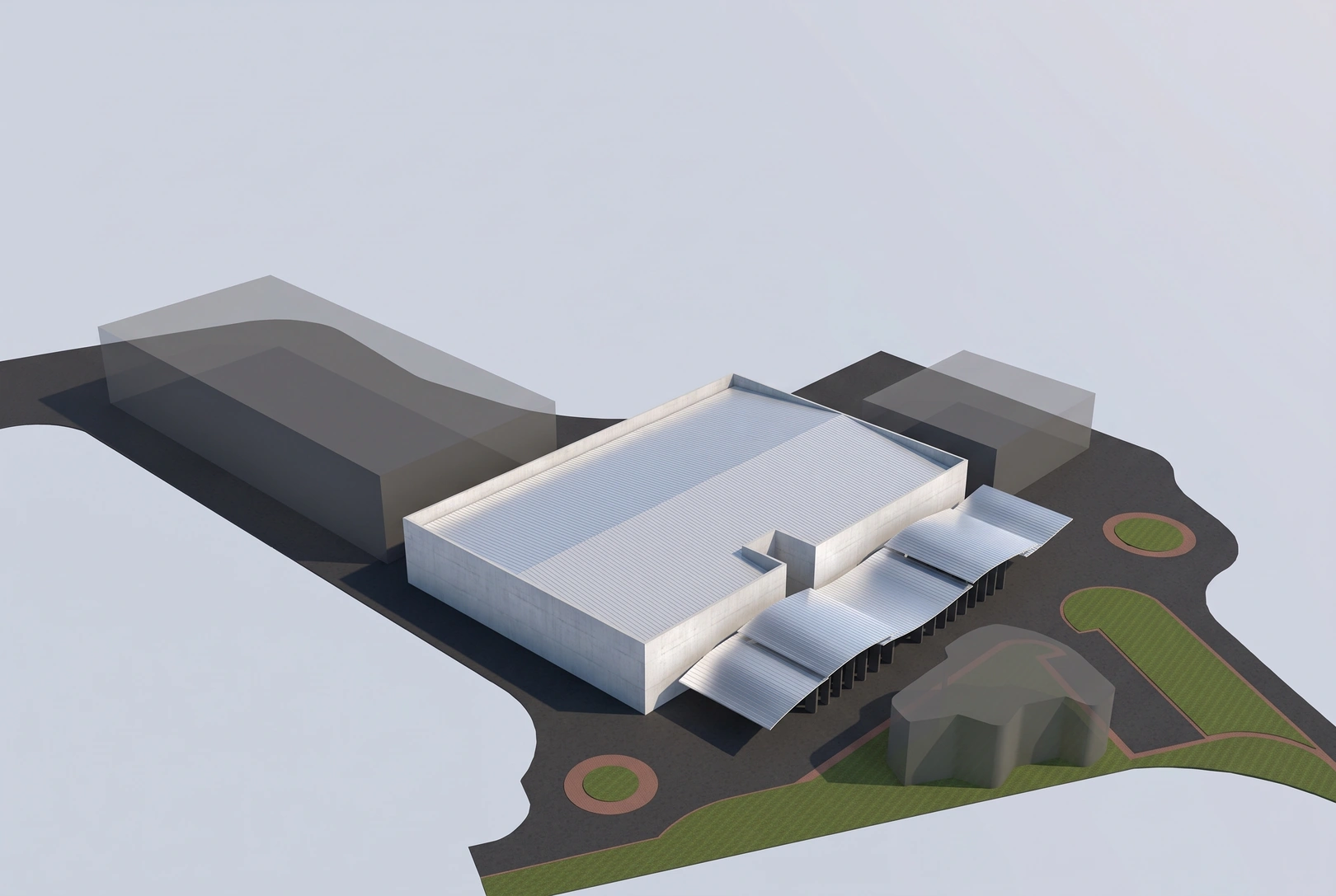

La nave y su parcela en el modelo, con los edificios vecinos en volumen. -

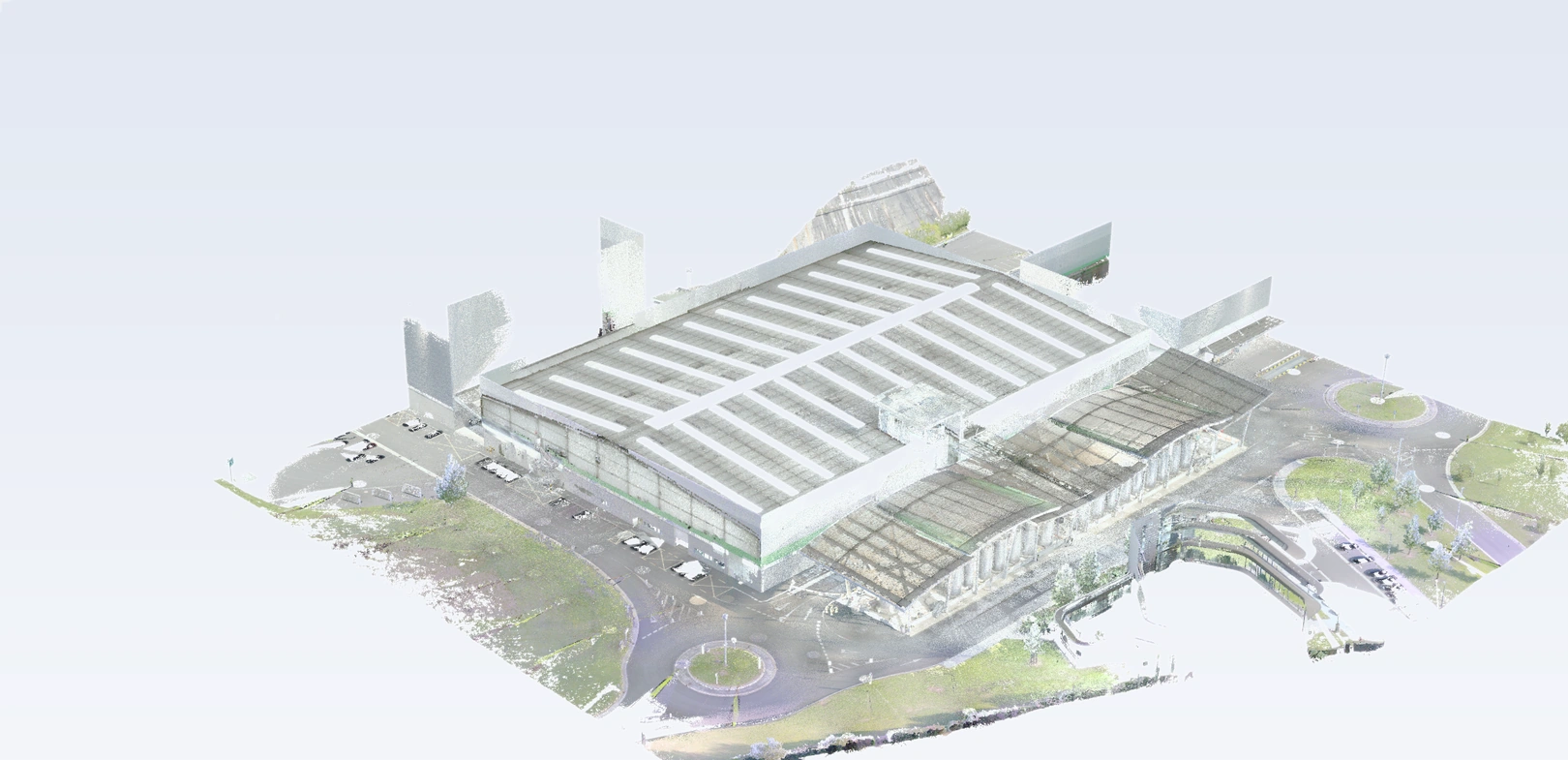

La nube de puntos de la planta y su entorno, vista desde el aire.
Qué cabe y qué se mueve se decide en 3D
La documentación de la zona crítica vive en un modelo as-built, del reactor a la válvula, y ahí se comprueban las ampliaciones antes de ejecutarlas.
Qué pasaba
Ampliar una zona con reactores y tuberías apiñados es un salto al vacío mientras no hay un modelo fiable: equipos que no caben, líneas que desviar y muros que caen en plena obra.
Qué hicimos
A3D escaneó en 3D la planta completa y modeló en BIM la zona crítica, componente a componente, con una biblioteca propia de reactores y válvulas paramétricas.
Qué cambió
El cliente valida hoy cada ampliación en 3D antes de tocar la planta: qué cabe, qué se mueve y qué tubería queda afectada, con el modelo como referencia única.
¿Tu planta se parece a esta?
Cada proyecto empezó por una zona medida: un escaneo acotado, un modelo del estado real y una decisión tomada sobre datos. Si tienes una intervención delante, se acota, se mide y se valida.
