Qué es un gemelo digital
la copia fiel de tu planta, al día
Un gemelo digital es la copia tridimensional y fidedigna de un activo físico, actualizada en el tiempo a medida que ese activo cambia. En una planta industrial es la réplica en BIM de lo construido —estructura, equipos y tuberías—, medida con escáner láser y mantenida al día.
Vas directo a lo concreto: ejemplos de gemelo digital en planta industrial ↓
Gemelo digital: qué es, en detalle
La palabra suena a futuro, pero la idea es concreta: una réplica digital de algo real, que sirve para decidir sobre ese algo desde el modelo, estés donde estés.
Un gemelo digital es la copia digital de un activo físico: una máquina, un edificio, una instalación o una planta entera. En su versión más útil, esa copia es tridimensional, está construida a partir de medidas reales y reproduce el activo con fidelidad, elemento a elemento. Más que una imagen, es un modelo consultable: se puede medir, aislar sistemas y comprobar cómo encaja cada cosa.
Ahora bien, un gemelo digital tiene dos mitades, y las dos importan por igual. La primera es ser fiel: reproducir el activo tal y como es de verdad hoy, con cada reforma y cada equipo sustituido ya incorporados. La segunda es estar al día: seguir el ritmo del activo a medida que cambia. Una réplica exacta que nadie actualiza se queda atrás en la primera intervención; y un modelo que se actualiza pero parte de un plano teórico nunca llegó a ser fiel. Solo cuando se cumplen las dos condiciones hay un gemelo de verdad.
Un gemelo digital es la copia tridimensional, fiel y actualizada en el tiempo, de un activo físico. Reproduce lo que existe hoy —no lo que se proyectó— y sigue el ritmo del activo a medida que cambia.
Dos gemelos digitales distintos: de activos y de procesos
Bajo el mismo nombre conviven dos cosas que responden a preguntas diferentes. Saber cuál te interesa evita la mitad de la confusión que rodea al término.
-
Gemelo de activos · lo que hace A3D
La planta que puedes tocar
La copia geométrica de lo físico: estructura, equipos y conducciones, medidos con láser y modelados en BIM. Responde a «¿cómo está construida mi planta de verdad y qué cabe donde?». Es la base para planificar obras, ubicar líneas nuevas y sacar proyectos a licitación sobre el estado real.
-
Gemelo de procesos
La planta que fluye y mide
El modelo que alimentan los sensores: SCADA, telemetría, PID y simulación de flujos y producción en tiempo real. Responde a «¿cómo se comporta mi proceso ahora mismo?». Es terreno de la automatización y el control de proceso, disciplinas distintas de la nuestra, y lo decimos con claridad.
Conviene decirlo abiertamente: A3D construye el gemelo geométrico as-built de los activos físicos, el de la planta que se puede medir y tocar. La sensórica, la telemetría y la simulación de proceso son territorio de otras especialidades, y quien busque eso hará bien en dirigirse a ellas. Ambos gemelos conviven bien —de hecho, el geométrico suele ser la base sobre la que otros montan sus capas de datos—, pero son cosas separadas.
Sobre el nombre: «gemelo virtual» y «gemelo digital» se usan como sinónimos, igual que «modelo digital». El término asentado en ingeniería es gemelo digital, y lo que de verdad lo define no es la palabra, sino esas dos condiciones —fiel y al día— que ya hemos visto.
El gemelo de activos es la copia geométrica de lo físico —lo que puedes tocar—, medida con láser y modelada en BIM. El gemelo de procesos es el modelo que alimentan los sensores. A3D construye el primero.
El gemelo que no se mantiene se convierte en una foto antigua
Casi todo lo que se escribe sobre gemelos digitales se detiene en la copia exacta. Pero la copia exacta es solo la mitad del trabajo: la otra mitad es el tiempo.
Imagina que has hecho el esfuerzo: se ha medido la planta, se ha modelado, tienes un gemelo digital que reproduce cada equipo y cada línea con precisión. Llega la primera intervención —una obra, un equipo sustituido, una línea nueva— y nadie actualiza el modelo. A la segunda o la tercera, el gemelo ya no coincide con la planta: se ha convertido en una foto de cómo estaba. Quien decide sobre esa foto se lleva las sorpresas a la obra: interferencias que no aparecían, cotas que ya no cuadran, sobrecostes y retrasos.
Por eso el mantenimiento no es un extra, es parte de la definición. Un gemelo mantenido al día es una fuente de confianza: puedes decidir sobre él sabiendo que refleja la planta real. Y es una fuente de verdad: una sola versión vigente, la que manda, para ingeniería, mantenimiento y compras. Mantenerlo al día es lo que separa un gemelo digital de un modelo bonito que envejece en un disco duro.
Un gemelo tiene dos mitades: fiel y al día. En cuanto una intervención deja de reflejarse en el modelo, el gemelo empieza a ser una foto antigua, y decidir sobre esa foto lleva las sorpresas a obra.
Para qué sirve un gemelo digital: ejemplos en planta
La utilidad del gemelo se ve mejor con casos concretos. Estos son usos reales de un gemelo digital as-built en planta industrial, descritos de forma anónima, tal y como aparecen en el día a día.
- Validar un equipo antes de comprarlo Comprobar sobre el modelo que la máquina nueva entra por la puerta, cabe en su hueco y sus conexiones cuadran con lo que hay, antes de firmar el pedido o mover la grúa. Un fabricante de proceso agroalimentario resolvió así una implantación completa sobre el gemelo, antes de encargar nada.
- Medir con la producción en marcha Tomar cotas exactas de un tramo desde la nube de puntos y el modelo, con la planta funcionando, en lugar de programar una parada o mandar a alguien con un metro a una zona de difícil acceso.
- Planos al día para mantenimiento El técnico abre el modelo y encuentra la planta de hoy —no el plano de hace veinte años—, con cada reforma incorporada. Localiza el equipo, la válvula o el tramo antes de subir a la cota.
- Coordinar a las contratas Varias ingenierías y contratas trabajando sobre un único modelo, cada una viendo lo que le toca. Las interferencias entre disciplinas aparecen en pantalla, antes de que aparezcan en obra.
- Gestión documental en un solo sitio As-built, P&ID e isométricos en un entorno único y en su versión vigente. Se acaba la caza de la última versión por correo: quien abre el modelo abre la verdad de la planta.
- Sacar una obra a licitación Los licitadores parten del estado real medido, no de una descripción aproximada. Los presupuestos vienen más ajustados y las sorpresas —y los sobrecostes que arrastran— se quedan fuera del proyecto.
- Detectar interferencias antes de obra Ubicar una línea nueva, un soporte o un anclaje sobre el modelo y comprobar que no choca con una tubería, una bandeja o una estructura existente. La colisión se resuelve en el modelo, no con la obra parada.
El hilo común de todos los ejemplos: la decisión se toma sobre lo que existe de verdad, medido, y no sobre un plano teórico que dejó de coincidir con la planta hace años.
Cómo se construye un gemelo digital
Un gemelo digital as-built de planta se levanta en tres pasos, del mundo físico al modelo navegable. Ninguno se salta: el modelo vale lo que valga la medida de partida.
-
Escaneo láser 3D
Se recorre la planta con un escáner láser, con la producción en marcha, capturando millones de puntos que registran la geometría real de todo lo que hay: estructura, equipos y conducciones.
-

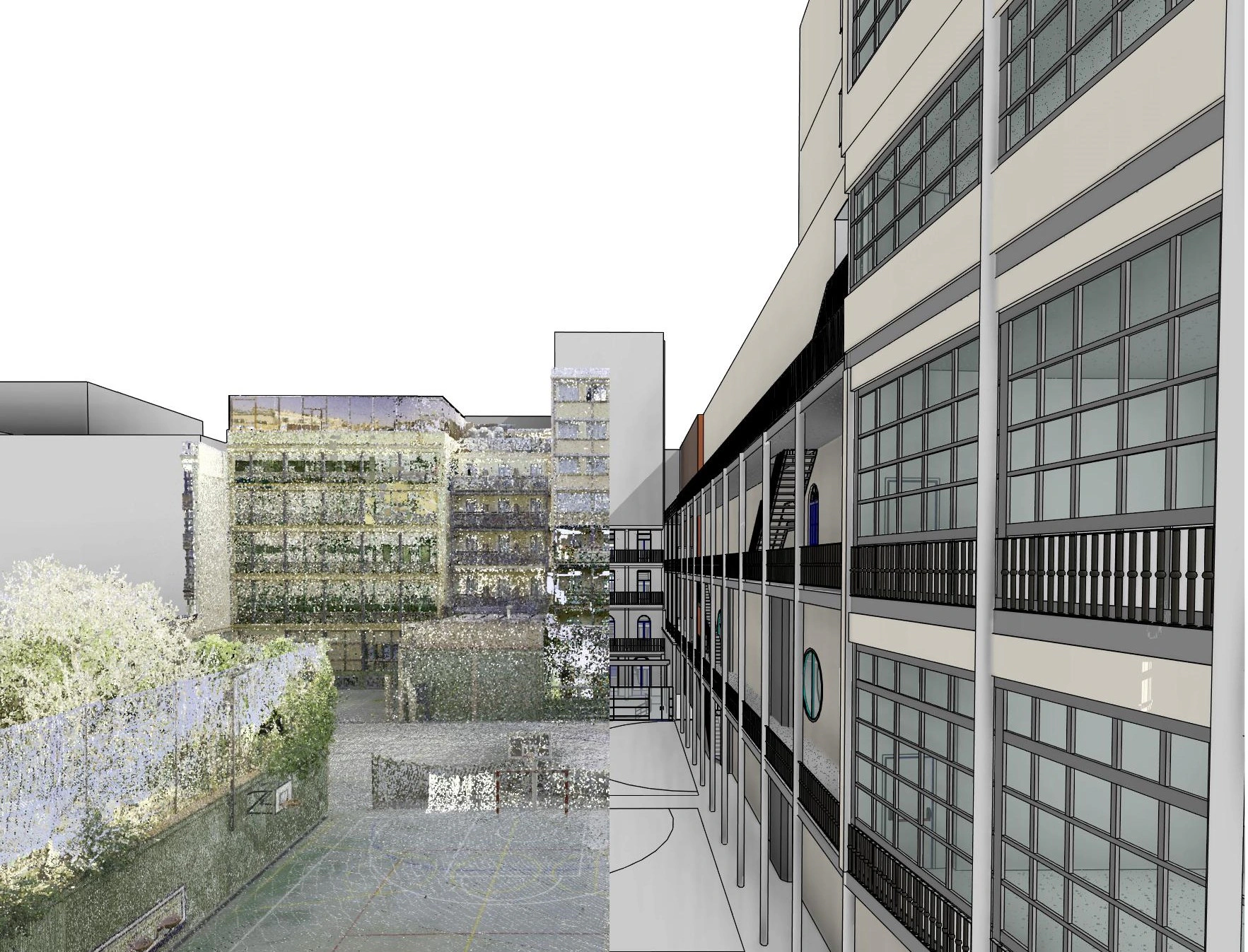

Nube de puntos
El escaneo produce una nube de puntos: una réplica métrica y navegable de la planta. Ya es información útil por sí sola —se puede medir y recorrer— antes de que exista un solo modelo BIM.
-
Modelado BIM
Sobre la nube se modela en BIM: cada elemento se reconstruye como un objeto con datos —una tubería, un depósito, una viga— fiel a lo medido. El gemelo se entrega en RVT, NWD e IFC, listo para trabajar.
Un gemelo digital de planta se construye en tres pasos: escaneo láser → nube de puntos → modelado BIM. Y, para seguir siendo un gemelo, se mantiene al día cuando la planta cambia.
El gemelo digital y la industria 4.0
El gemelo digital es uno de los pilares que se citan al hablar de industria 4.0, junto al internet de las cosas, la analítica de datos y la automatización. La idea de fondo es siempre la misma: tener una réplica digital del activo sobre la que simular, planificar y decidir, en lugar de hacerlo a ciegas o solo con la experiencia de quien lleva años en la planta.
Dentro de ese marco vuelve la distinción de antes: el discurso de la industria 4.0 suele poner el foco en el gemelo de datos y procesos —el que integra sensores en tiempo real—, y está muy bien. Pero debajo de esa capa hace falta una geometría fiable: el gemelo geométrico as-built de la planta física es la base sobre la que todo lo demás se apoya. Empezar por la copia fiel de lo construido es, casi siempre, el primer paso sensato.
Preguntas frecuentes sobre el gemelo digital
Respuestas directas a lo que más se busca alrededor de «qué es un gemelo digital», con el criterio de quien los construye a diario.
¿Qué es un gemelo digital?
Un gemelo digital es la copia tridimensional y fidedigna de un activo físico, mantenida al día a medida que ese activo cambia. En la industria es la réplica en BIM de una planta tal y como está construida —estructura, equipos, tuberías—, medida con escáner láser y con datos por elemento. Tiene dos mitades: ser fiel a lo construido y estar actualizado en el tiempo; con las dos, sirve para medir, planificar obras y decidir sobre la planta real.
¿Es lo mismo un gemelo digital que un gemelo virtual?
En la práctica se usan como sinónimos: «gemelo virtual» y «modelo digital» nombran la misma idea de una réplica de un activo real. El término más asentado en ingeniería es gemelo digital, y su valor está en dos condiciones: que sea fiel a lo que existe y que se mantenga actualizado. Una réplica exacta que nadie actualiza deja de coincidir con la realidad y pierde la mitad de su utilidad.
¿Qué diferencia hay entre un gemelo digital de activos y uno de procesos?
El gemelo de activos es la copia geométrica de lo que puedes tocar —la estructura, los equipos y las conducciones— medida con láser y modelada en BIM. El gemelo de procesos es el modelo que alimentan los sensores: SCADA, telemetría, PID y simulación de flujos y producción. Responden a preguntas distintas. A3D construye el gemelo geométrico as-built de los activos físicos; la sensórica y el control de proceso son terreno de otras disciplinas.
¿Para qué sirve un gemelo digital en una planta industrial?
Sirve para decidir sobre la planta real: validar que un equipo nuevo encaja antes de comprarlo, tomar cotas exactas con la producción en marcha, dar a mantenimiento planos que coinciden con lo que hay, coordinar a varias contratas sobre un único modelo, guardar la documentación en su versión vigente y sacar una obra a licitación con el estado real medido. En todos los casos, la decisión se toma sobre lo que existe, no sobre un plano de hace veinte años.
¿Qué es un gemelo digital en la industria 4.0?
En la industria 4.0 el gemelo digital es uno de sus pilares: una réplica digital del activo sobre la que simular, planificar y decidir. Conviene distinguir el gemelo de datos y procesos —el que integra sensores en tiempo real— del gemelo geométrico as-built de los activos físicos. El segundo es la base fiable de la planta sobre la que se apoyan los demás: sin una copia fiel de lo construido, cualquier capa que se ponga encima parte de una geometría equivocada.
¿Cómo se construye un gemelo digital de una planta?
En tres pasos. Primero se escanea la planta con láser 3D, con la producción en marcha, capturando su geometría real. Ese escaneo produce una nube de puntos: una réplica métrica y navegable de lo que hay. Sobre esa nube se modela en BIM, reconstruyendo estructuras, equipos y tuberías como objetos con datos, fieles a lo medido. El resultado se entrega en formatos de trabajo —RVT, NWD e IFC— y, para seguir siendo un gemelo, se mantiene al día cuando la planta cambia.
¿Quieres el concepto de fondo? Repasa qué es BIM, la metodología con la que se modela el gemelo. Y si tu pregunta es más «¿y en mi planta?», el siguiente bloque es para ti.
Si la planta es la tuya, la pregunta cambia
Hasta aquí, el concepto. Si has llegado leyendo esto porque tu instalación lleva años en marcha y te preguntas qué haría un gemelo digital por ella, la pregunta ya no es qué es, sino cómo se hace y cómo se mantiene al día el de tu planta. Ese es el trabajo de A3D: medir lo que hay, reconstruir el gemelo as-built fiel a la realidad y mantenerlo al día a medida que la planta cambia.
A3D construye y mantiene al día el gemelo digital as-built de plantas industriales ya construidas, a partir de escaneo láser, fiel al estado real medido.
