Jesuïtes Casp – Sagrat Cor de Jesús
Varios edificios conectados entre sí, con los forjados a cotas distintas, documentados como un único modelo.
- Superficie18.652 m²
- ServicioSoporte a oficina técnica
- SectorEdificación y patrimonio
Qué se hizo
La escuela ha crecido a base de ampliaciones sucesivas: hoy es un conjunto de varios edificios conectados entre sí, con los forjados a cotas distintas. El reto del modelo fue fragmentar la información sin perder la lectura de conjunto.
El escaneado láser se hizo en una semana de vacaciones escolares, combinando escáner estático para fachadas y núcleos de comunicación con escáner móvil para recorrer el resto.
Sobre la nube de puntos se modeló la arquitectura y la estructura as-built. Del modelo salen las superficies, el número y el tipo de aulas y la capacidad de cada espacio: la información con la que la escuela planifica.
Imágenes del proyecto
-
El mismo espacio: nube de puntos y modelo BIM. -

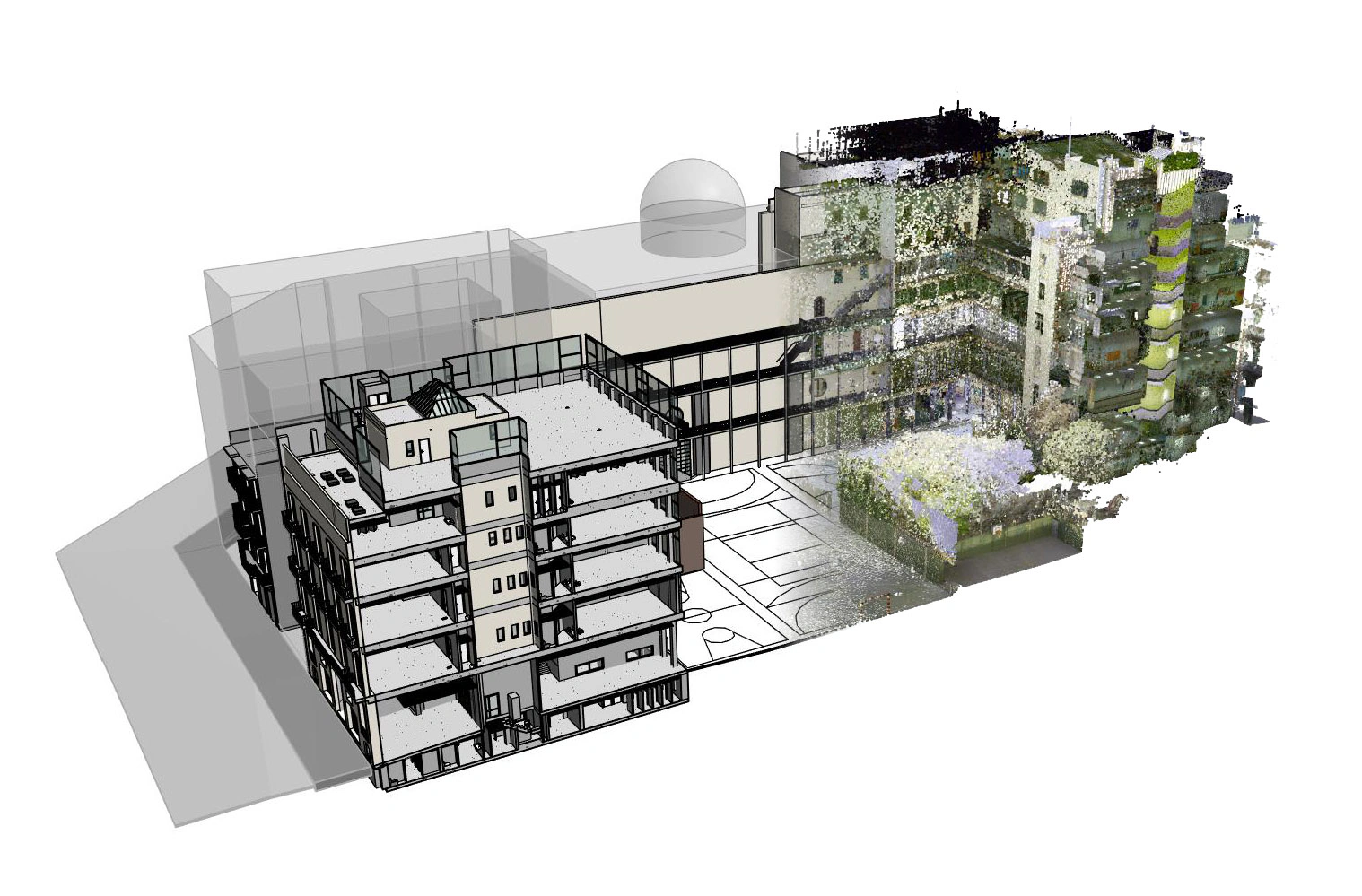

Otra zona, con la nube de puntos al lado del modelo. -

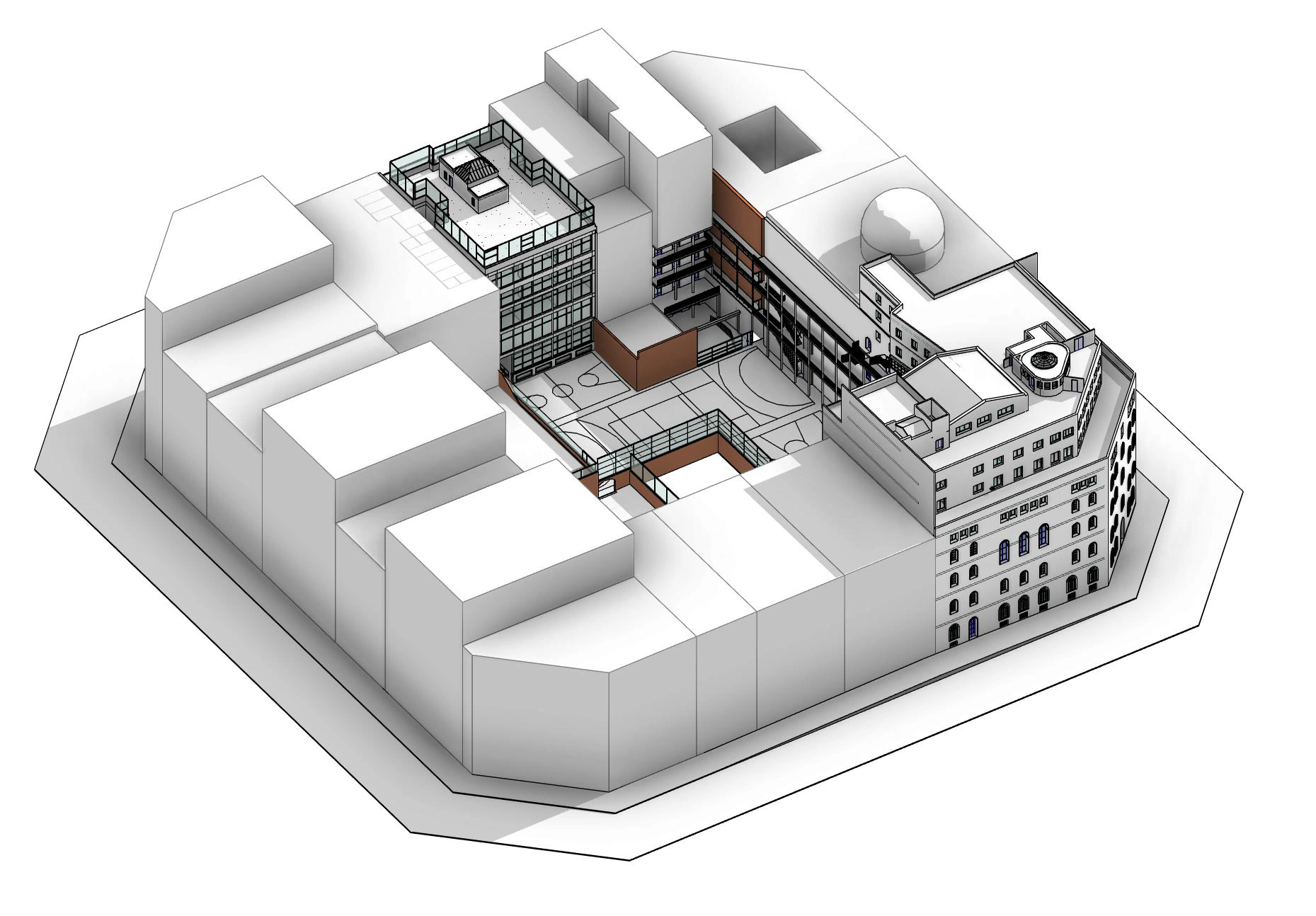

El conjunto, dentro de la manzana. -

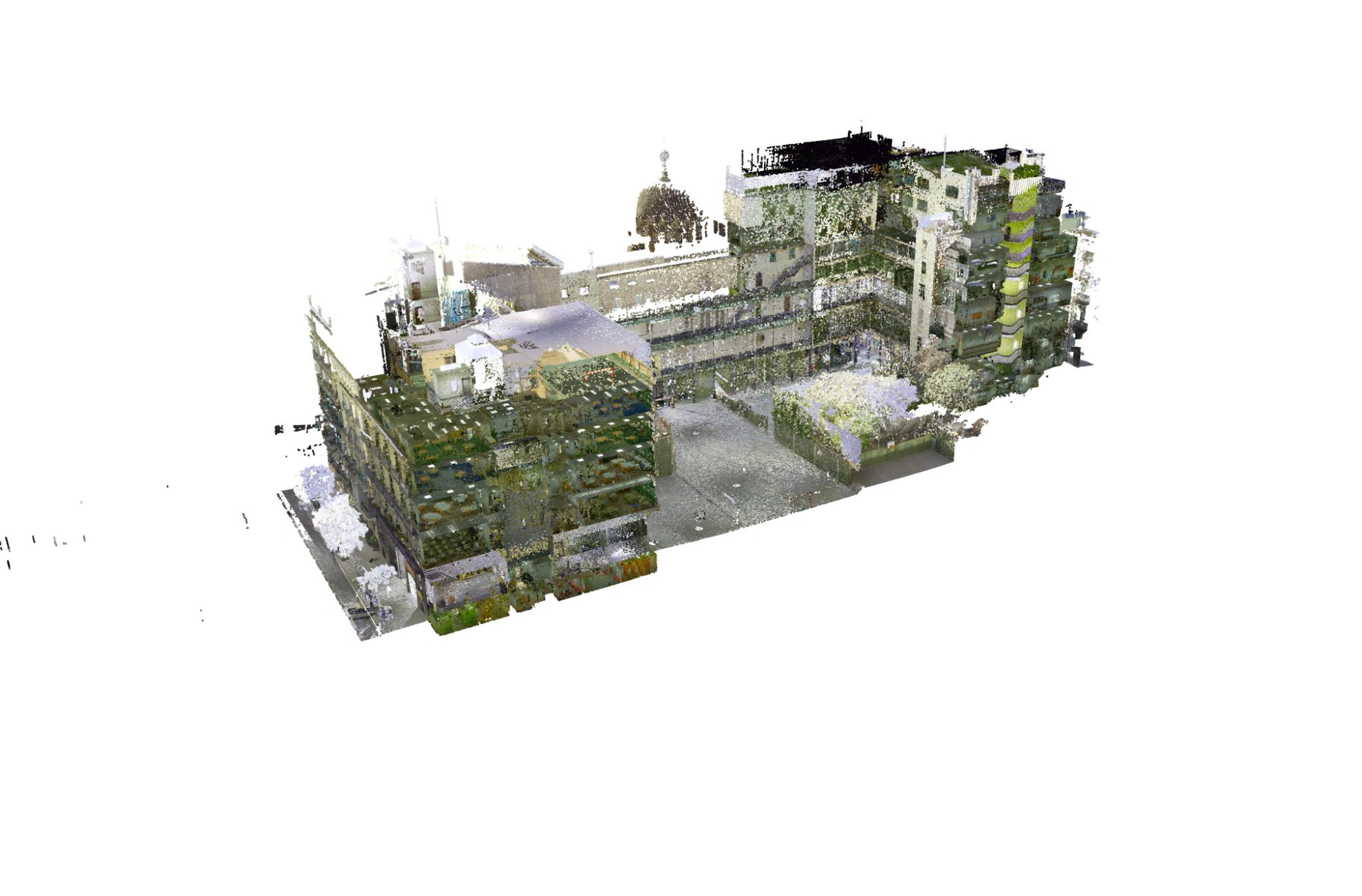

La nube de puntos del conjunto.
