Industria automovilística
Del escaneado a los planos de taller en una semana, en una zona de altísima densidad de instalaciones.
- Superficie300 m²
- ServicioSoporte a oficina técnica
- SectorAutomoción
Qué se hizo
Había que implantar unos grupos de bombeo nuevos en una zona con una densidad de instalaciones muy alta, respetando todos los pasos de personal y de máquinas. El objetivo no era un modelo bonito: eran los planos con los que fabricar la instalación en taller y ensamblarla en fábrica con el encaje ya comprobado.
A3D escaneó la zona en 3D para partir de medidas reales y modeló en BIM la estructura, las instalaciones existentes y los equipos. Sobre ese modelo se implantaron los grupos nuevos.
El escaneado se hizo en un día y los planos se entregaron a la semana siguiente. Con la instalación premontada en taller, el tiempo de intervención en la planta se reduce a lo imprescindible.
Imágenes del proyecto
-

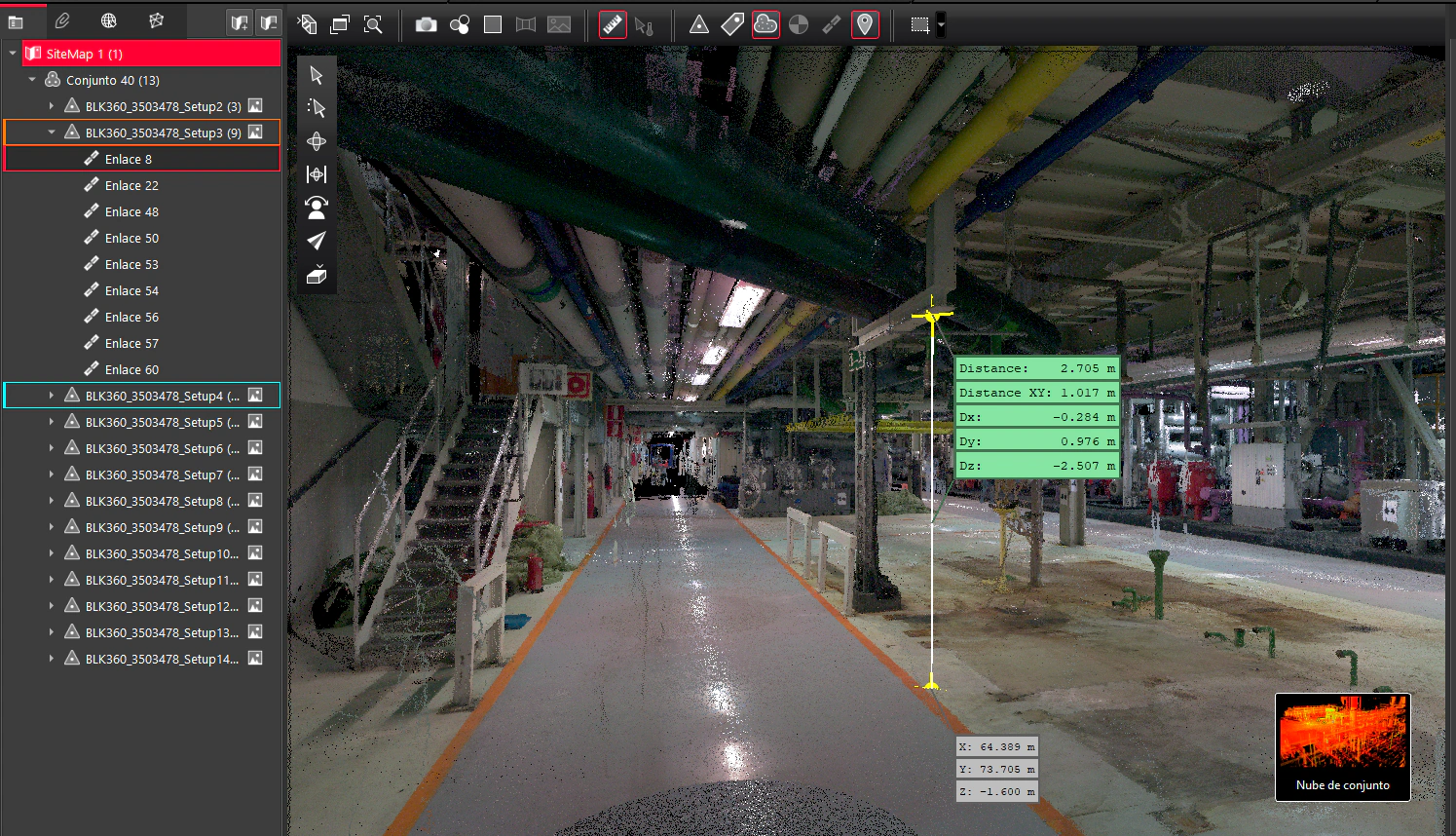

La captura de datos, sobre la nave real. -
Los grupos de bombeo, sistema a sistema. -

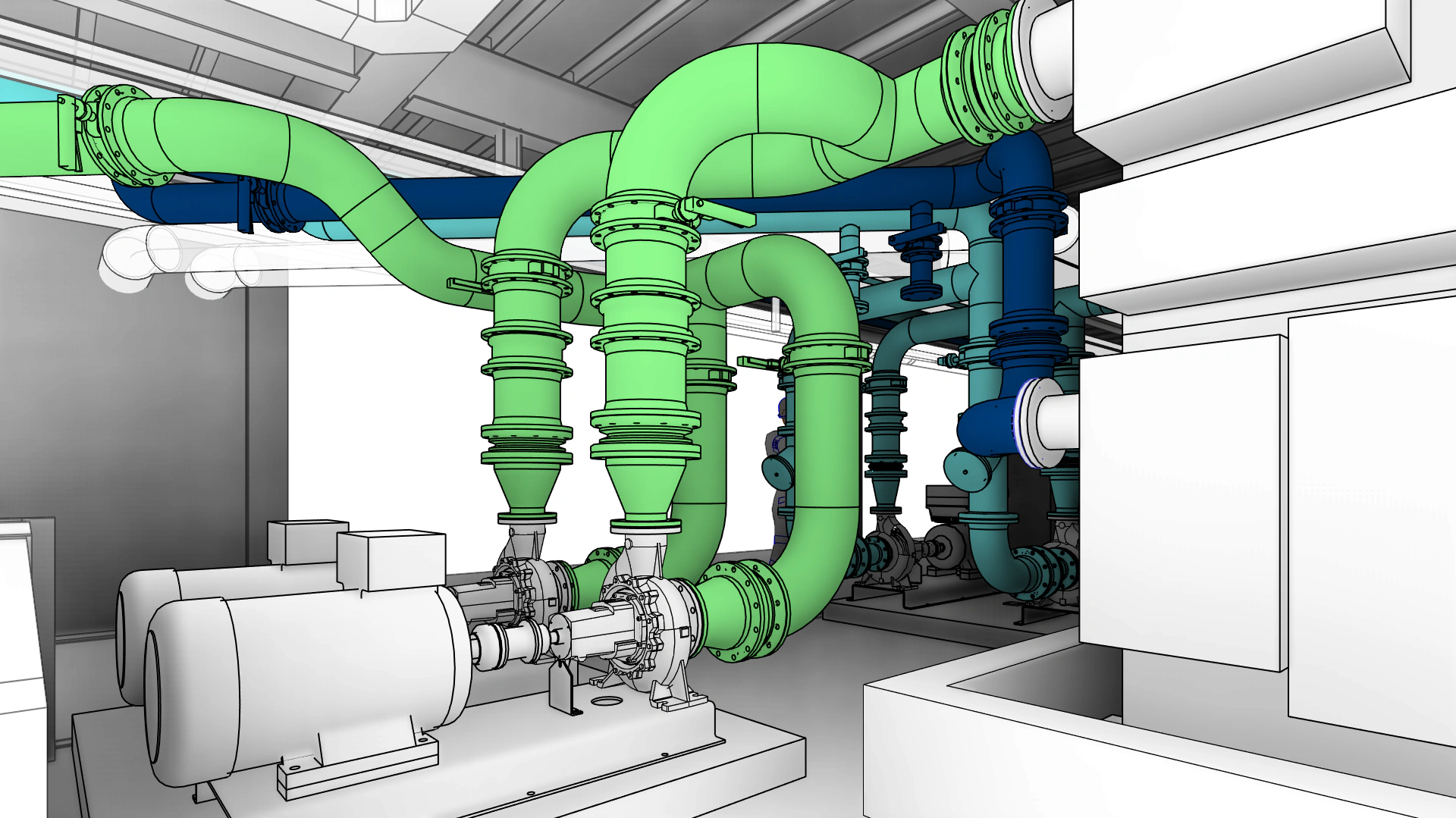

El trazado, en detalle. -

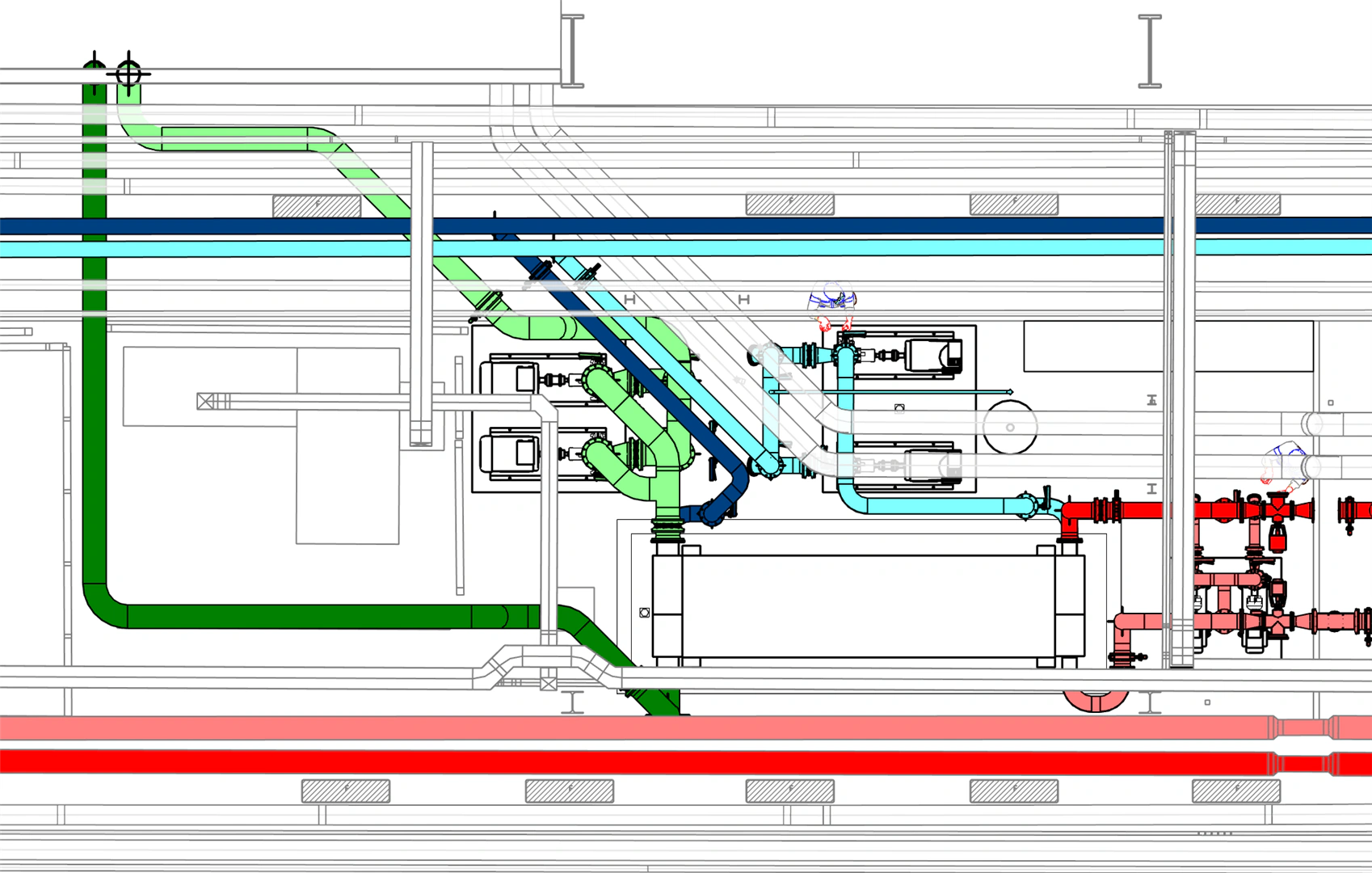

Planta de la zona, red a red. -

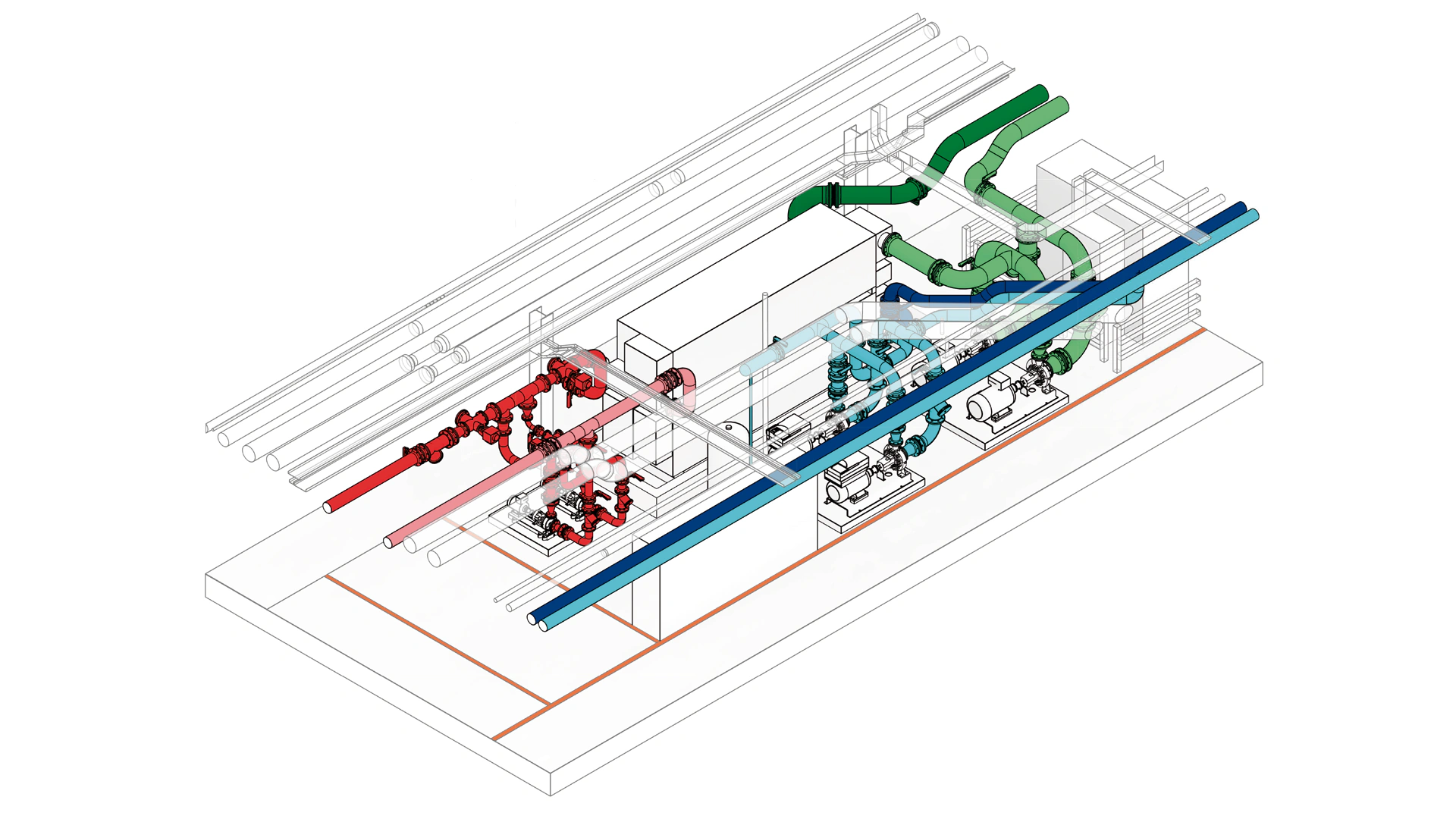

Axonometría de las redes. -

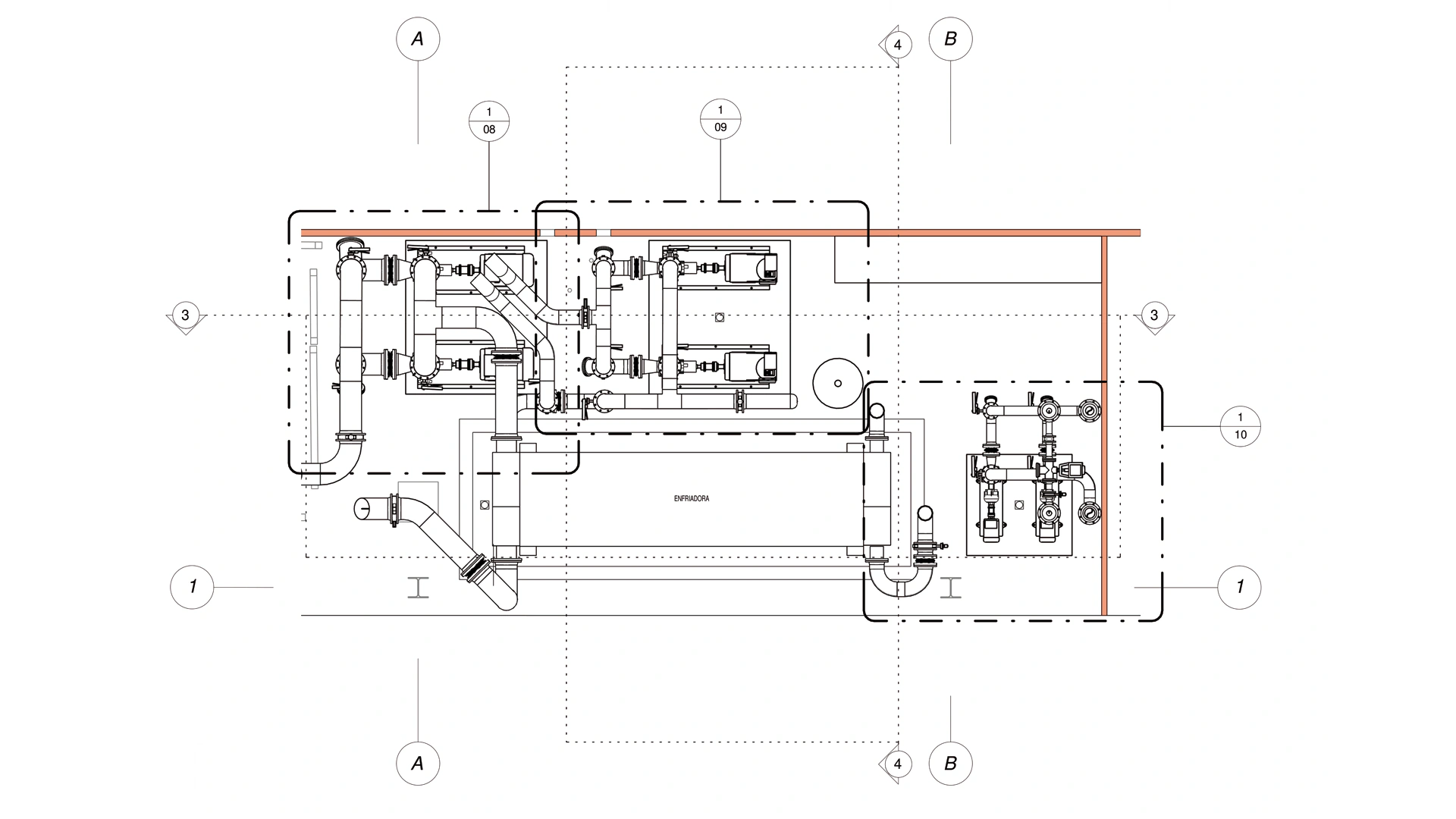

Plano de implantación, sacado del modelo. -

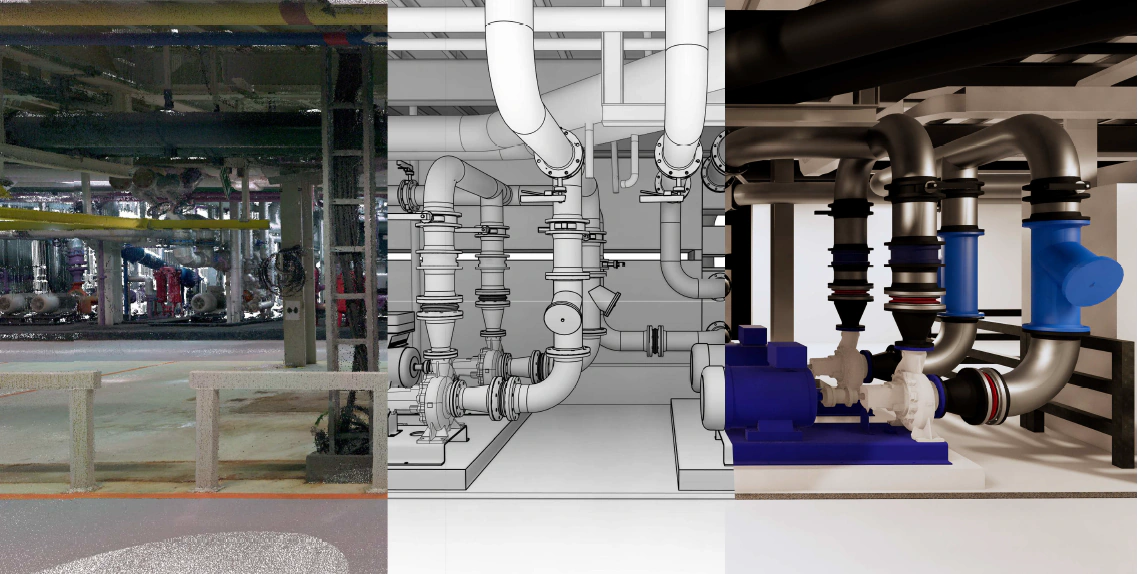

De la nave real al modelo, y del modelo a la instalación nueva. -
Los grupos, montados en la sala. -
La sala, con las conducciones resueltas.
¿Tu planta se parece a esta?
Cada proyecto empezó por una zona medida: un escaneado acotado, un modelo del estado real y una decisión tomada sobre datos. Si tienes una intervención delante, se acota, se mide y se valida.
