Hospital Vall d’Hebron
Modelado BIM de arquitectura y documentación para la reforma del área materno-infantil.
- Superficie1.700 m²
- ServicioSoporte a oficina técnica
- SectorHospitalario
Qué se hizo
Reformar un área materno-infantil en funcionamiento exige decidir sobre el edificio que hay, no sobre el que dicen los planos antiguos. La documentación tenía que servir para proyectar y para explicar la obra a quienes siguen trabajando allí.
A3D modeló en BIM la arquitectura del área y produjo la documentación de la reforma a partir del modelo: plantas, secciones, estudio de superficies y vistas del estado propuesto.
Al salir todo del mismo modelo, planos y vistas cuentan lo mismo en cada revisión del proyecto.
Imágenes del proyecto
-
Corte por falso techo. -

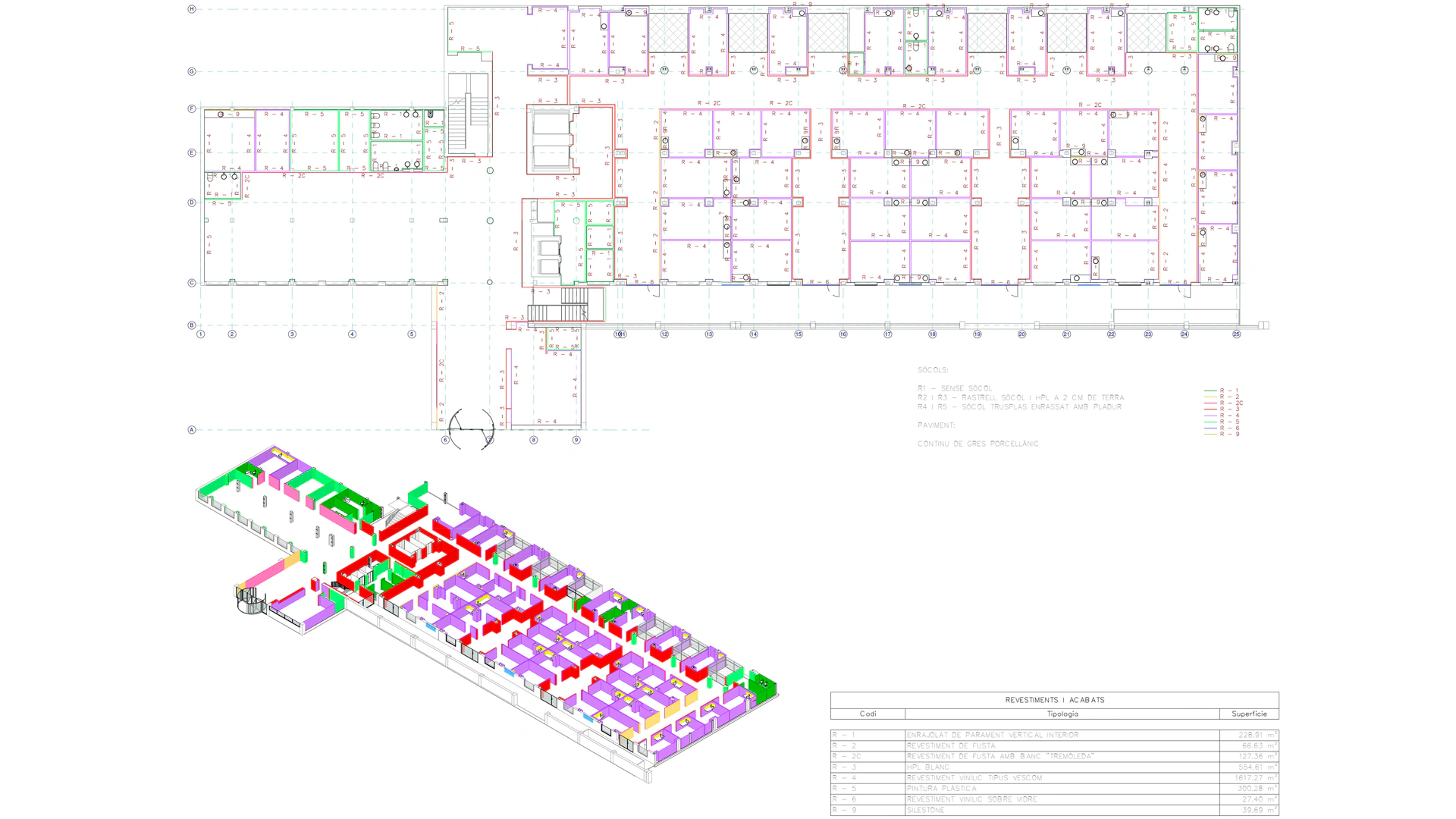

Estudio de superficies. -
Interior del área reformada. -
Un pasillo del área. -
Una de las salas. -
Otra vista del interior.
¿Tu planta se parece a esta?
Cada proyecto empezó por una zona medida: un escaneado acotado, un modelo del estado real y una decisión tomada sobre datos. Si tienes una intervención delante, se acota, se mide y se valida.
