CCCB
Levantamiento BIM de un equipamiento cultural que cambia con cada exposición, puesto al día reforma tras reforma.
- Superficie15.000 m²
- ServicioMantenimiento digital BIM
- SectorEdificación y patrimonio
Qué se hizo
El centro adapta sus espacios a cada exposición y a cada evento, sobre un edificio con carácter histórico. Planificar ese uso cambiante exige saber exactamente qué hay: geometría, instalaciones y servidumbres.
A3D levantó el modelo BIM de arquitectura, instalaciones y servidumbres, con escaneado en nube de puntos de las salas técnicas, donde la densidad de equipos hacía inviable medir a mano.
El modelo sostiene el facility management y sirve para diseñar cada exposición sobre el espacio real, con las cotas y los pasos que hay de verdad.
Cada renovación de instalaciones —climatización, gas, protección contra incendios— se incorpora después al modelo: el edificio y su documentación siguen contando lo mismo.
La misma vista, capa a capa

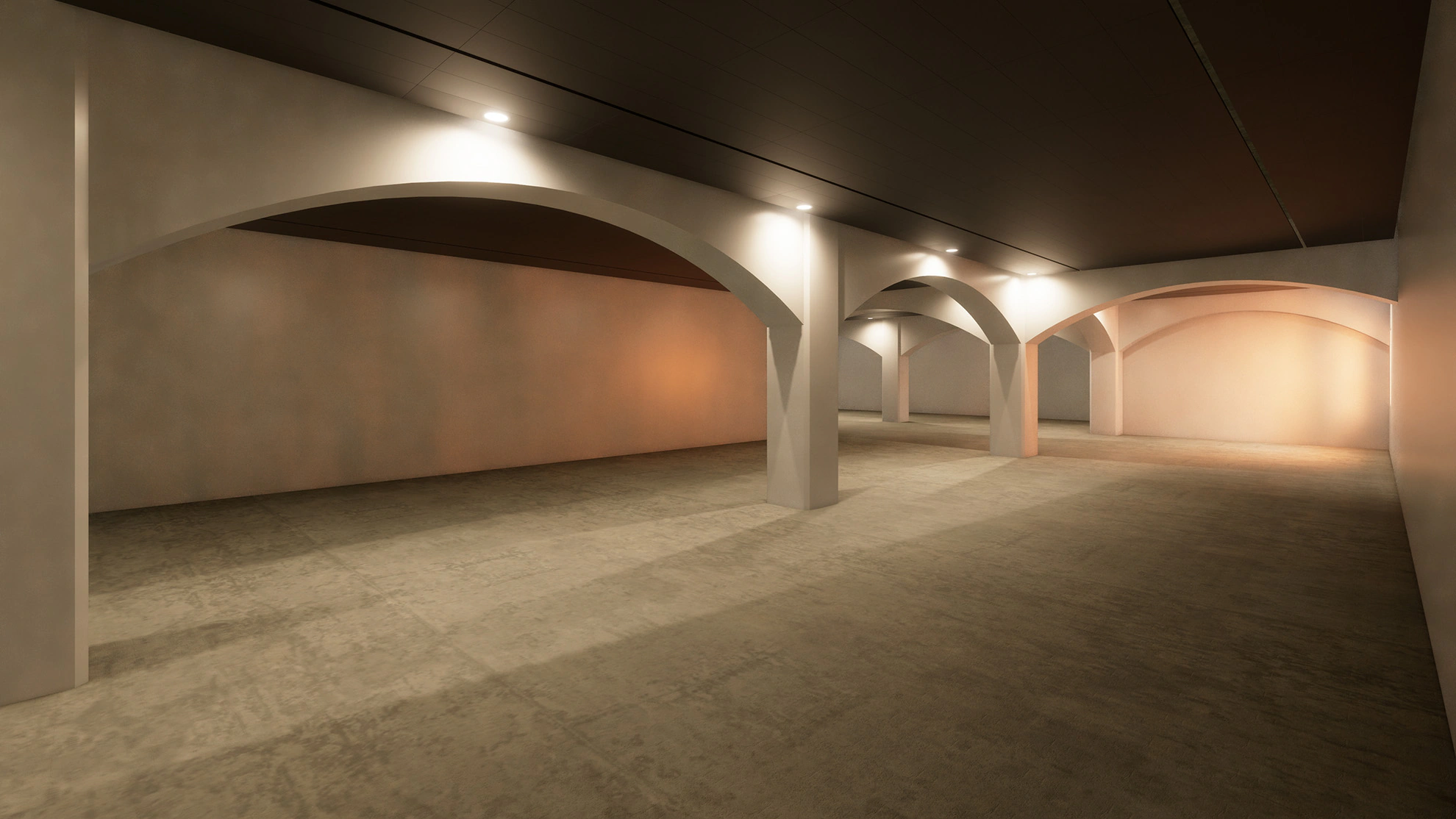

Sala de exposiciones

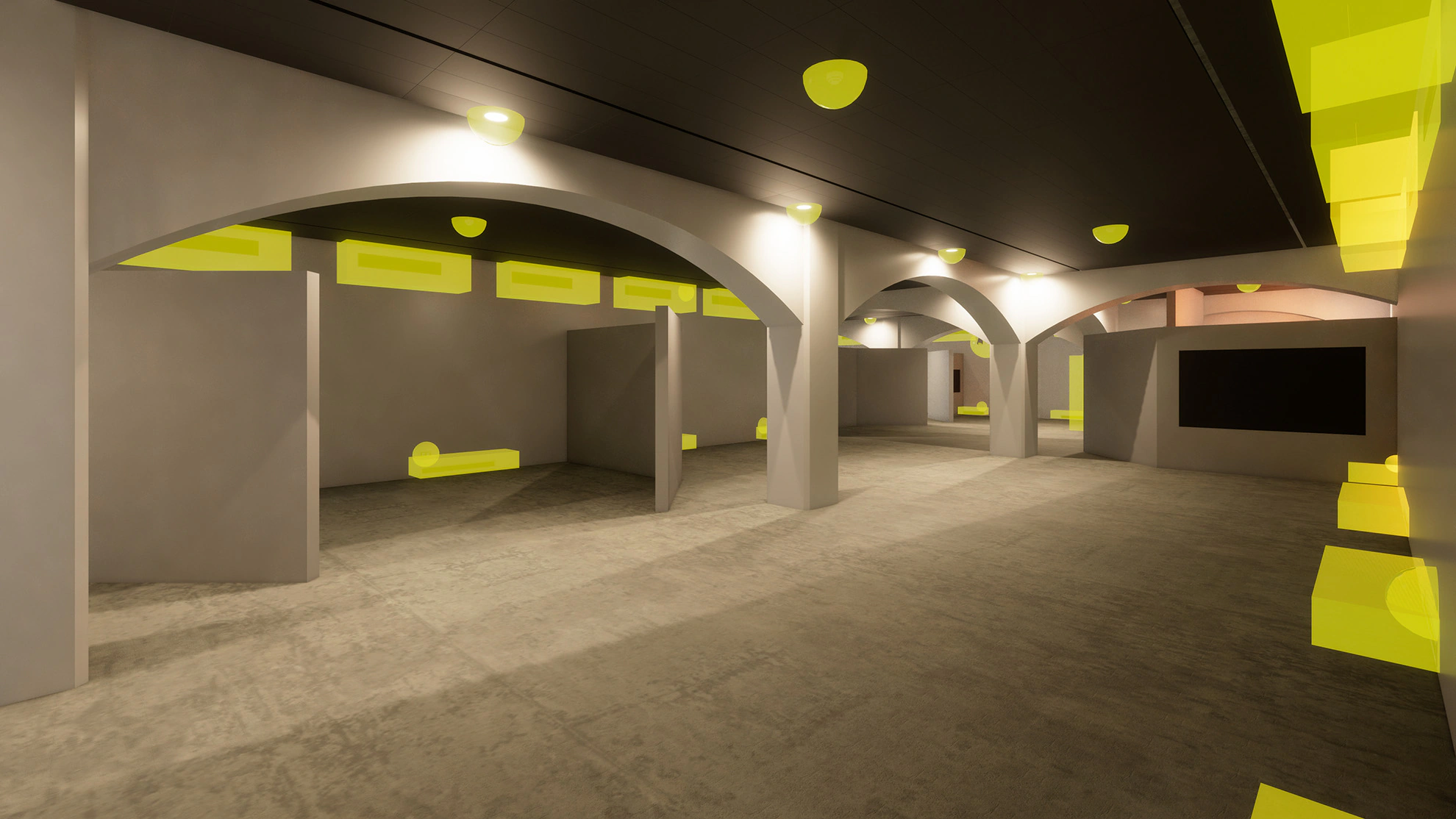

Gálibos y montaje 3D
Arrastra
Imágenes del proyecto
-

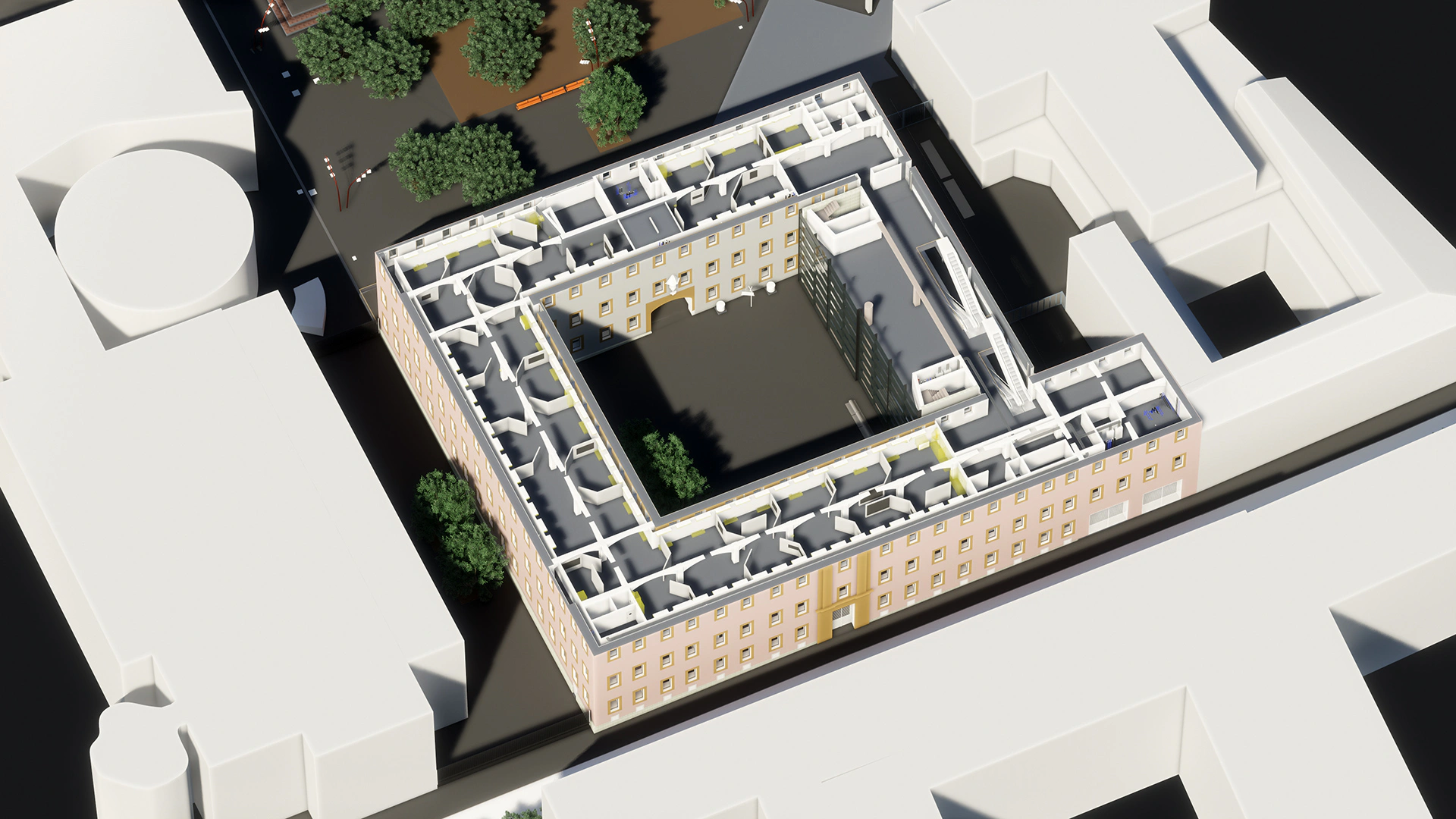

Axonometría seccionada: arquitectura e instalaciones. -

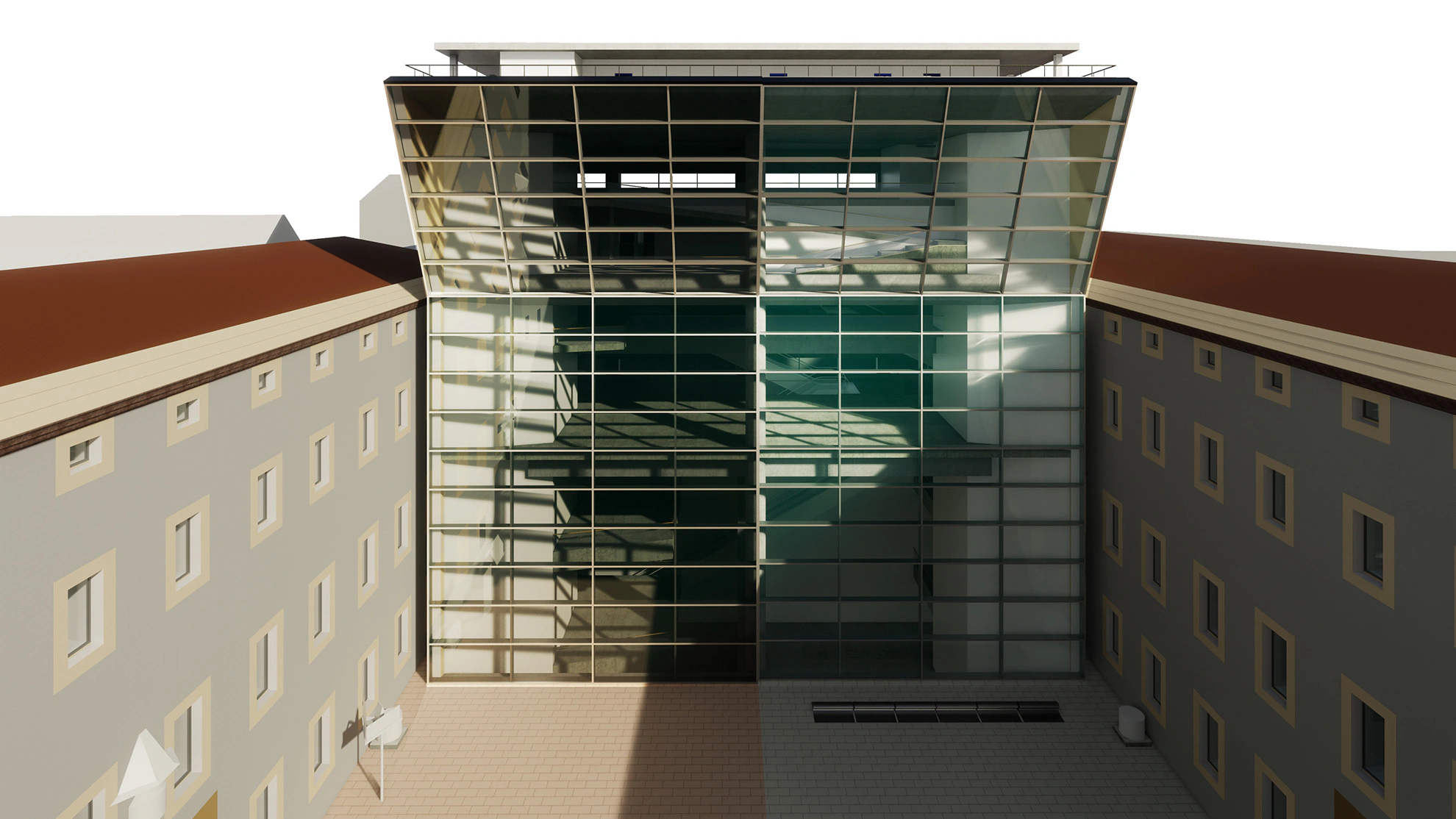

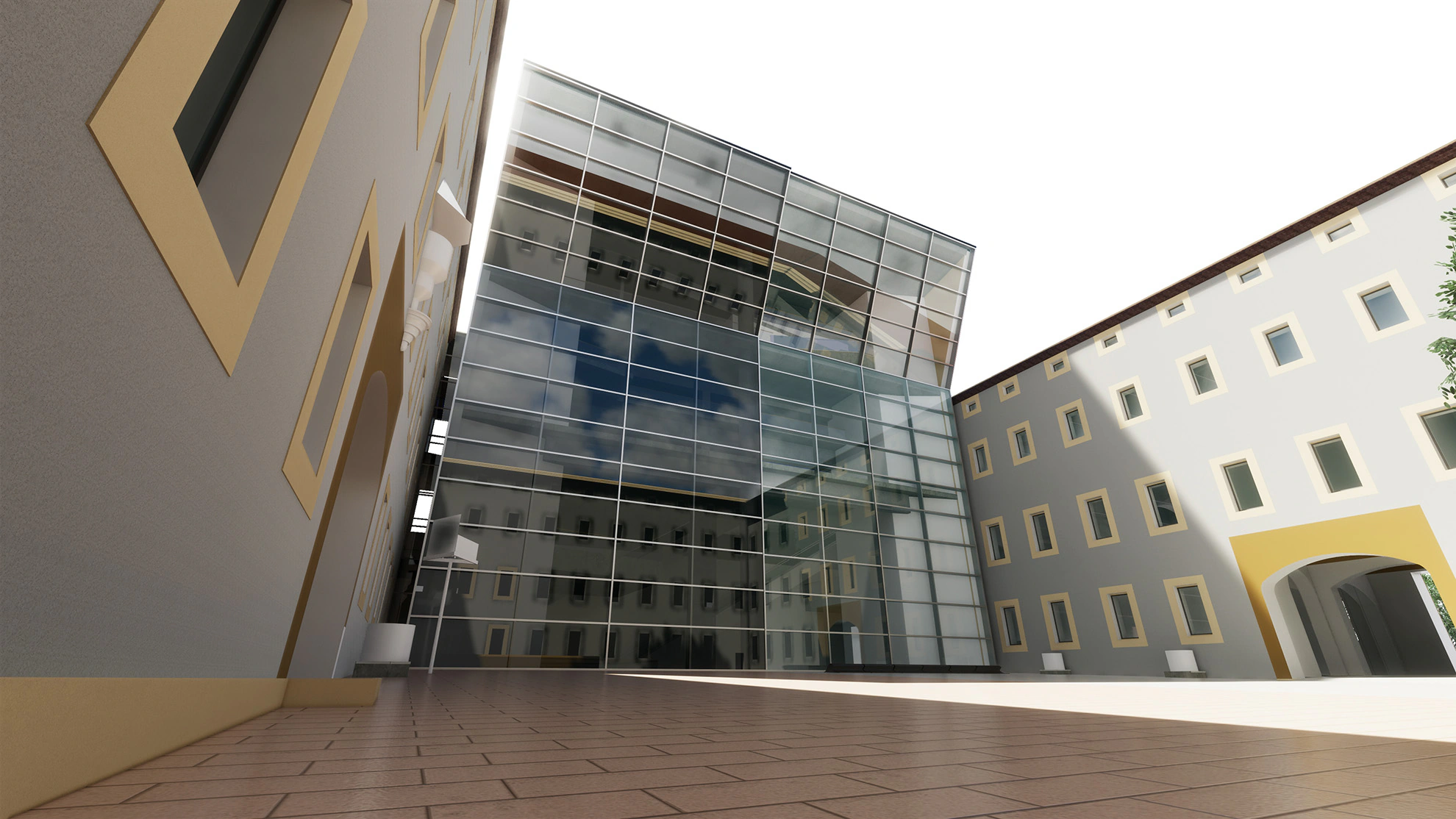

La plaza central, vista a pie de suelo. -

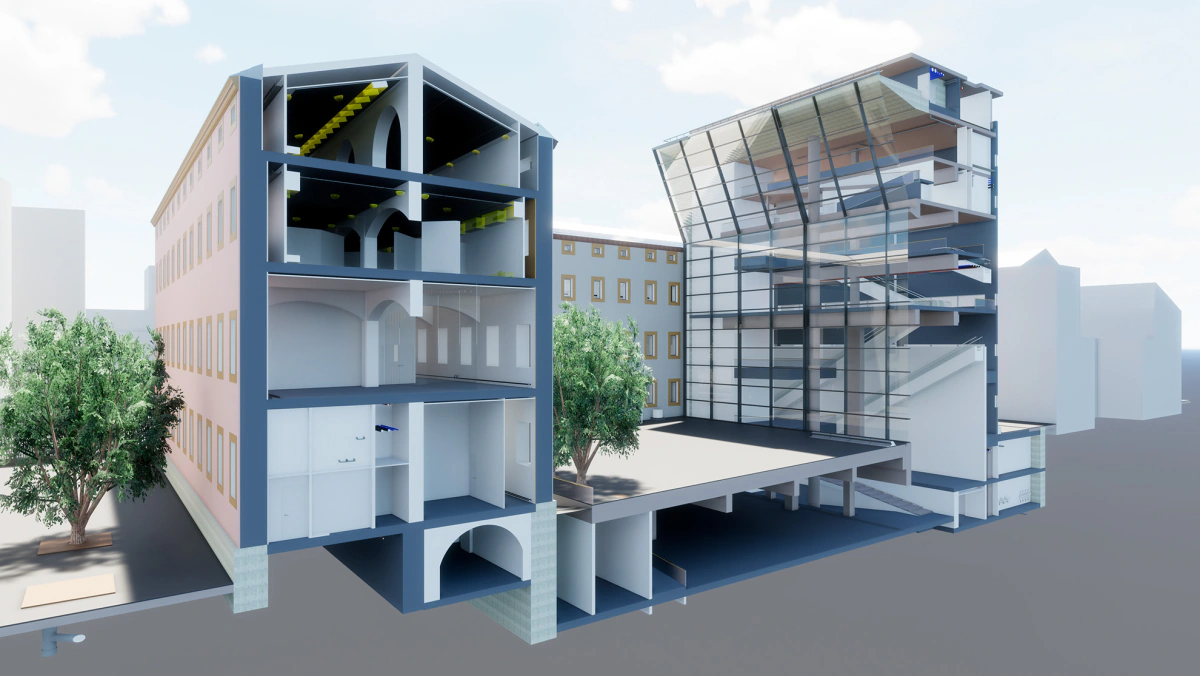

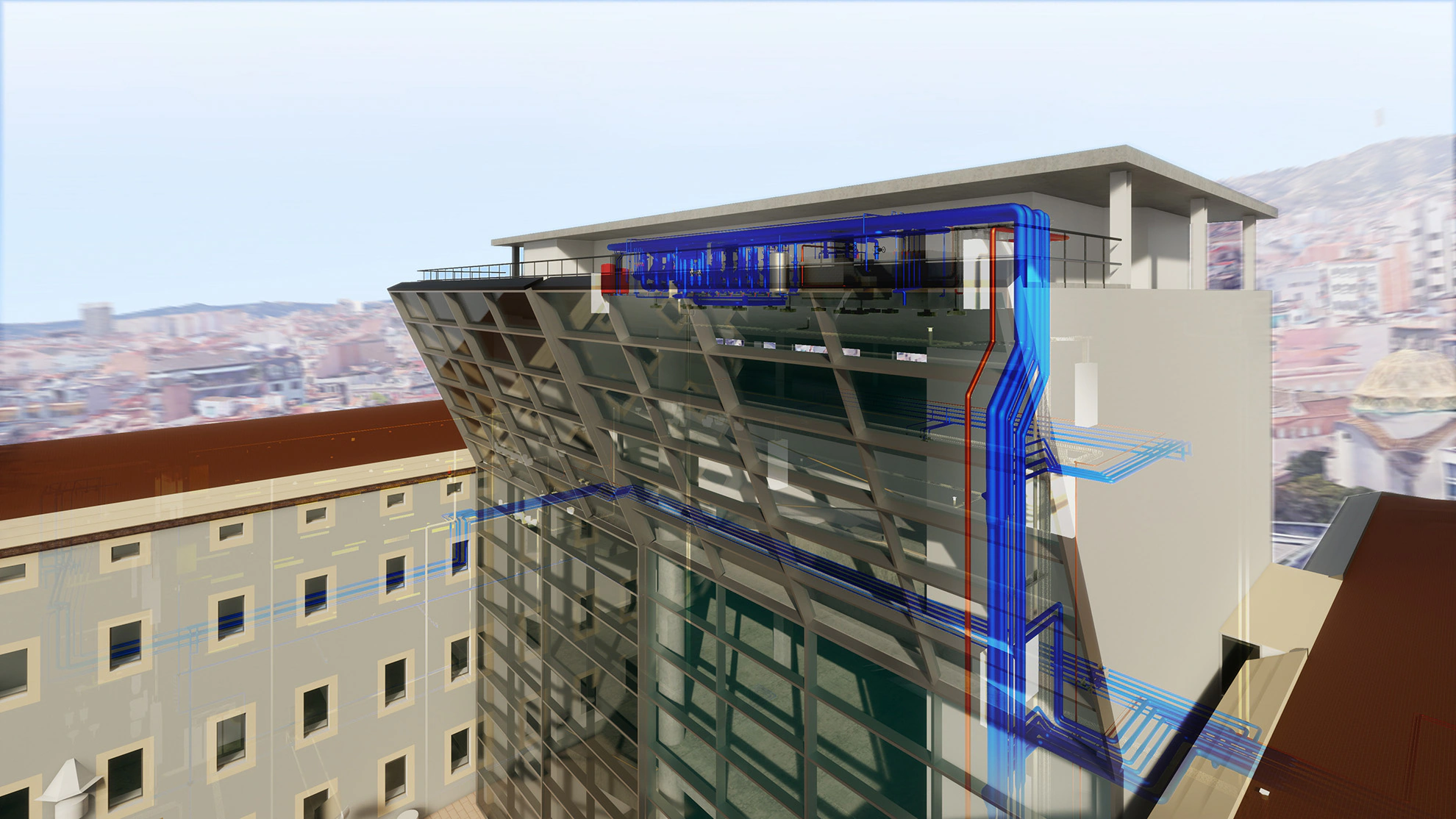

El mismo conjunto, con las instalaciones a la vista. -

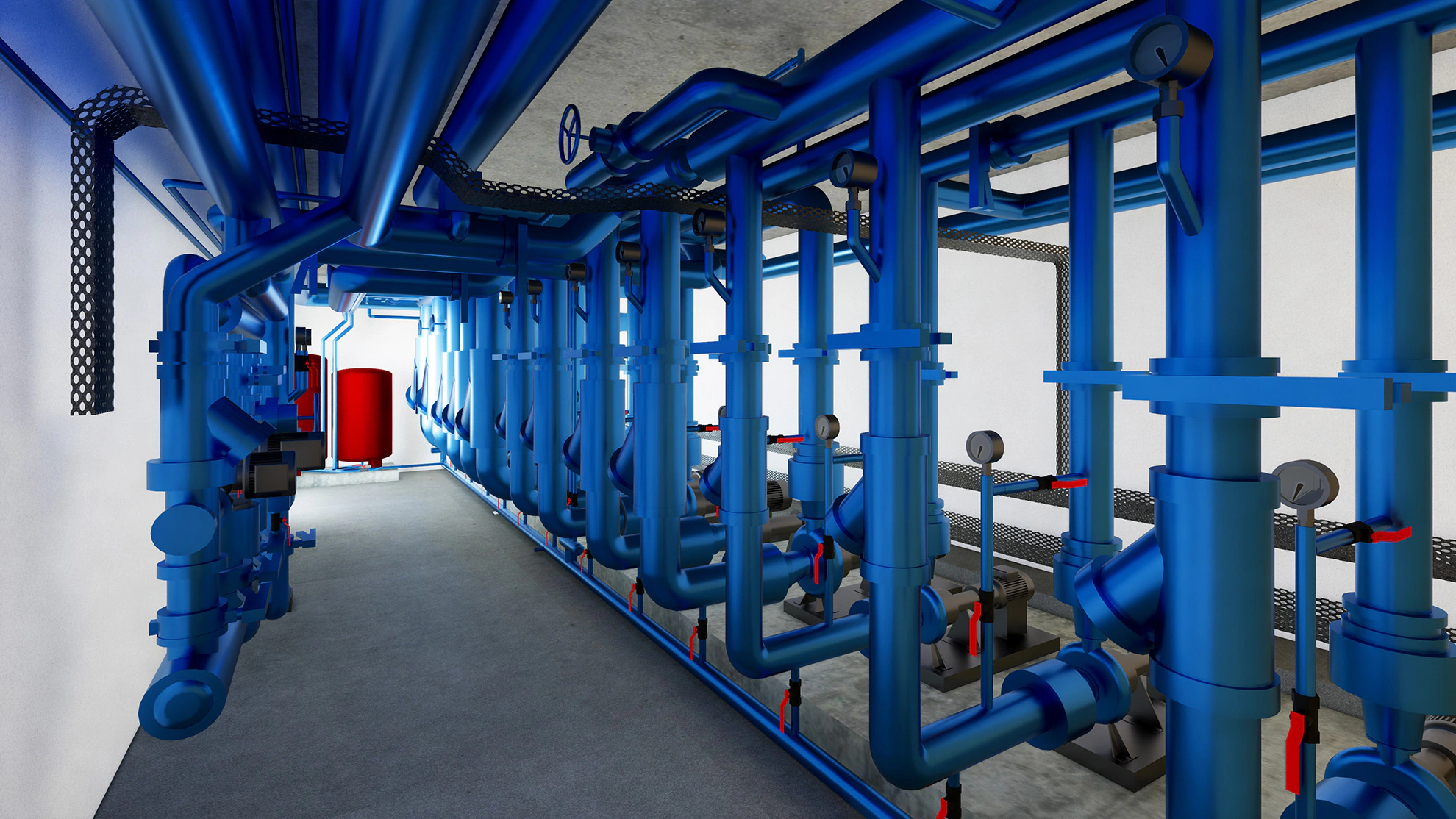

Sala de bombas: la densidad de equipos obliga a escanear. -
Vista general del conjunto. -

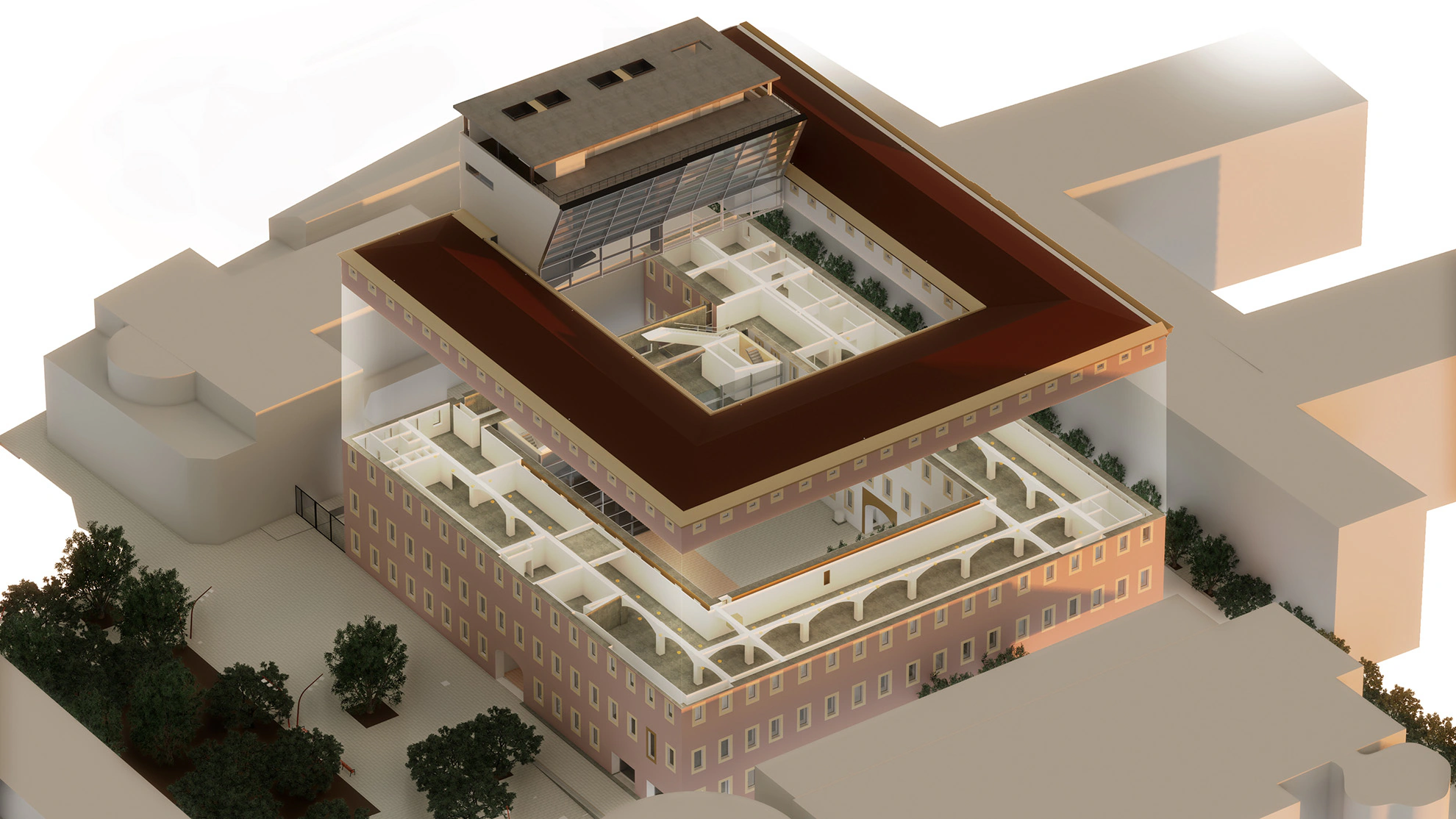

Axonometría explotada: el edificio, planta a planta. -

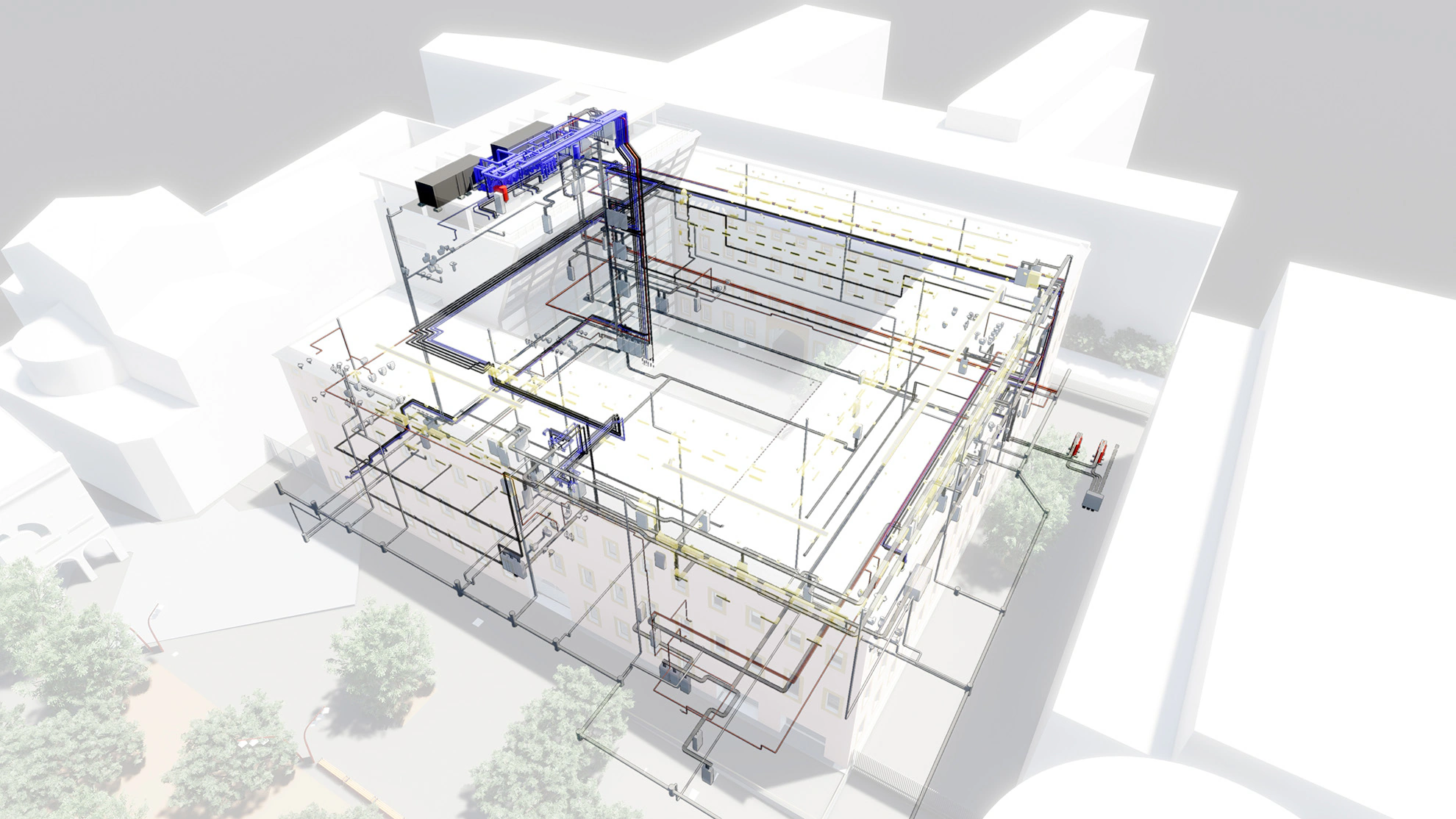

Las instalaciones, aisladas de la arquitectura.

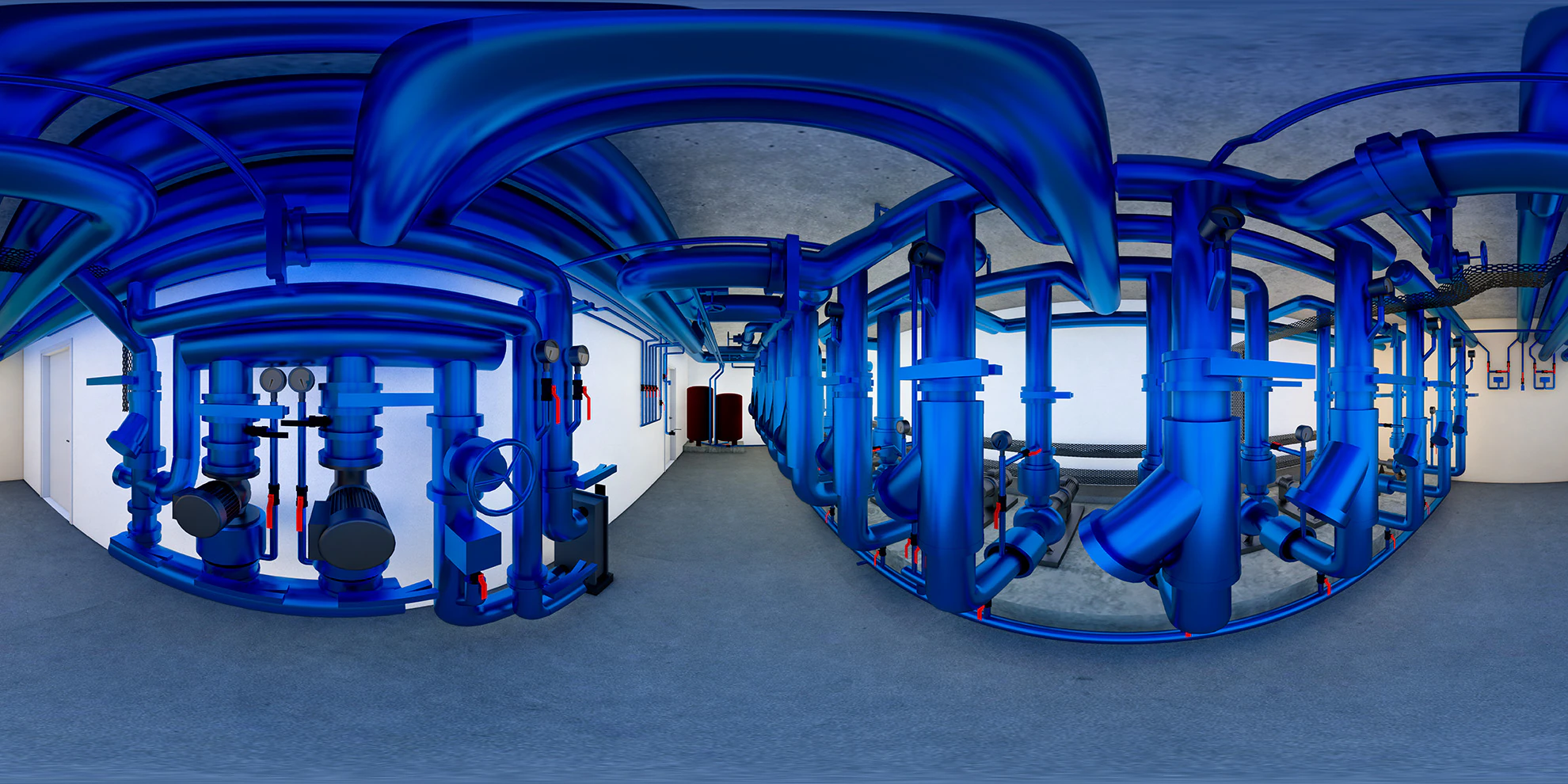

Panorámica 360º
El modelo vuelve a describir el edificio, reforma tras reforma
«Hemos llevado cada reforma al modelo: sigue siendo nuestra referencia de mantenimiento, y el edificio y su documentación cuentan lo mismo.»
Qué pasaba
Un equipamiento cultural de Barcelona tenía un modelo BIM as-built del edificio. Cada renovación de instalaciones —climatización, gas, protección contra incendios— lo alejaba de la obra construida, y quien encuentra una diferencia deja de fiarse de toda la documentación.
Qué hicimos
La relación empezó validando una zona; después llegó la digitalización del edificio, obra civil e instalaciones. Desde entonces A3D actualiza el modelo sobre el levantamiento original: los nuevos equipos de climatización, los recorridos de gas revisados y los cambios en protección contra incendios.
Qué cambió
El modelo vuelve a coincidir con el edificio y sigue siendo la referencia del mantenimiento, reforma tras reforma. La actualización se renueva casi cada año.
