Sustitución de uno de los seis reactores de la línea, ensayada sobre el modelo as-built.
- ServicioValidación de intervenciones
- SectorQuímico y petroquímico
Qué se hizo
La planta tiene seis reactores en línea y debía sustituir uno. Los antiguos arrastraban una limitación de diseño: el trazado de sus tuberías dejaba puntos donde la limpieza entre lotes era difícil de completar, con el coste de producto que eso implica.

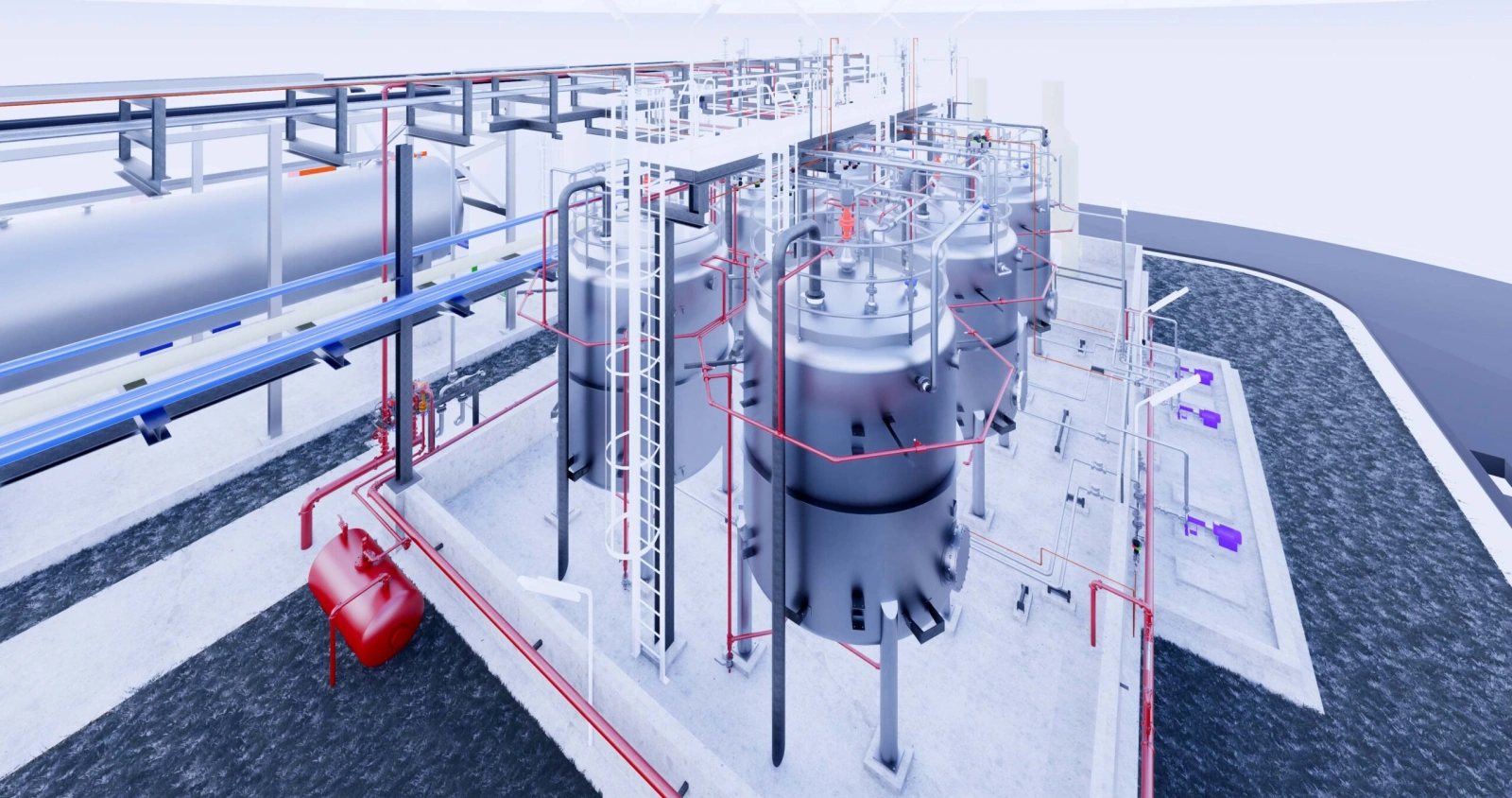

A3D escaneó la zona con láser, modeló en BIM los reactores y las líneas existentes e insertó el equipo nuevo en ese modelo as-built, comprobando el encaje pieza a pieza.
El diseño se resolvió sobre el espacio real, que es reducido, con tres objetivos: menos metros de tubería, un trazado legible y un recorrido sin puntos de retención entre lotes.
El montaje se ejecutó tal y como se había diseñado, y queda como patrón para los reactores restantes de la línea.
El reactor nuevo entró con el trazado de limpieza resuelto en el modelo
Uno de los seis reactores de la línea se sustituyó con el montaje ensayado sobre el modelo, y el diseño nuevo resuelve el trazado de limpieza entre lotes.
Qué pasaba
Un fabricante de química de especialidad tenía seis reactores en línea y debía sustituir uno. Los antiguos arrastraban una limitación de diseño: el trazado de sus tuberías dejaba puntos donde la limpieza entre lotes era difícil de completar, con el coste de producto que eso implica.
Qué hicimos
A3D escaneó la zona con láser, modeló en BIM los reactores y las líneas existentes e insertó el equipo nuevo en ese modelo as-built. El diseño se resolvió sobre el espacio real, que es reducido, con tres objetivos: menos metros de tubería, un trazado legible y un recorrido sin puntos de retención entre lotes.
Qué cambió
El montaje se ejecutó tal y como se había diseñado y queda como patrón para los reactores restantes de la línea.
