Digitalització industrial · Escaneig 3D i bessó digital BIM

La teva planta és real.
Els teus plànols, ja no.

L’escanegem i la convertim en una base de dades 3D
fidel a la realitat construïda.

Sabràs què hi ha, on és i validaràs la teva intervenció
sobre la planta real abans de tocar res.

Comences per una sola zona —aquella on intervindràs— amb abast, termini i preu tancats. Et sona?

Confien en A3D

  • Grifols
  • Nestlé
  • Damm
  • Cargill
  • Chemo
  • Takeda
  • ICL
  • Cementos Molins
  • ELIX Polymers
  • Proquimia
  • BESA
  • Cromogenia
  • Monells
  • Ecoparc
  • Renolit
  • Revlon
  • Spontex
  • Velcro
  • mesoestetic
  • Alespri
  • ASESA
  • Repsol
+80
emplaçaments escanejats
+2.000.000 m²
modelats en BIM
centenars de km
de canonades documentades

En sectors com alimentació i begudes, química, farmacèutic i tractament d’aigües.

Et sona?

Sis situacions que ens expliquen cada setmana a la planta

Cadascuna mostra què passa a la planta i amb quin servei es resol.

Plànols desfasats

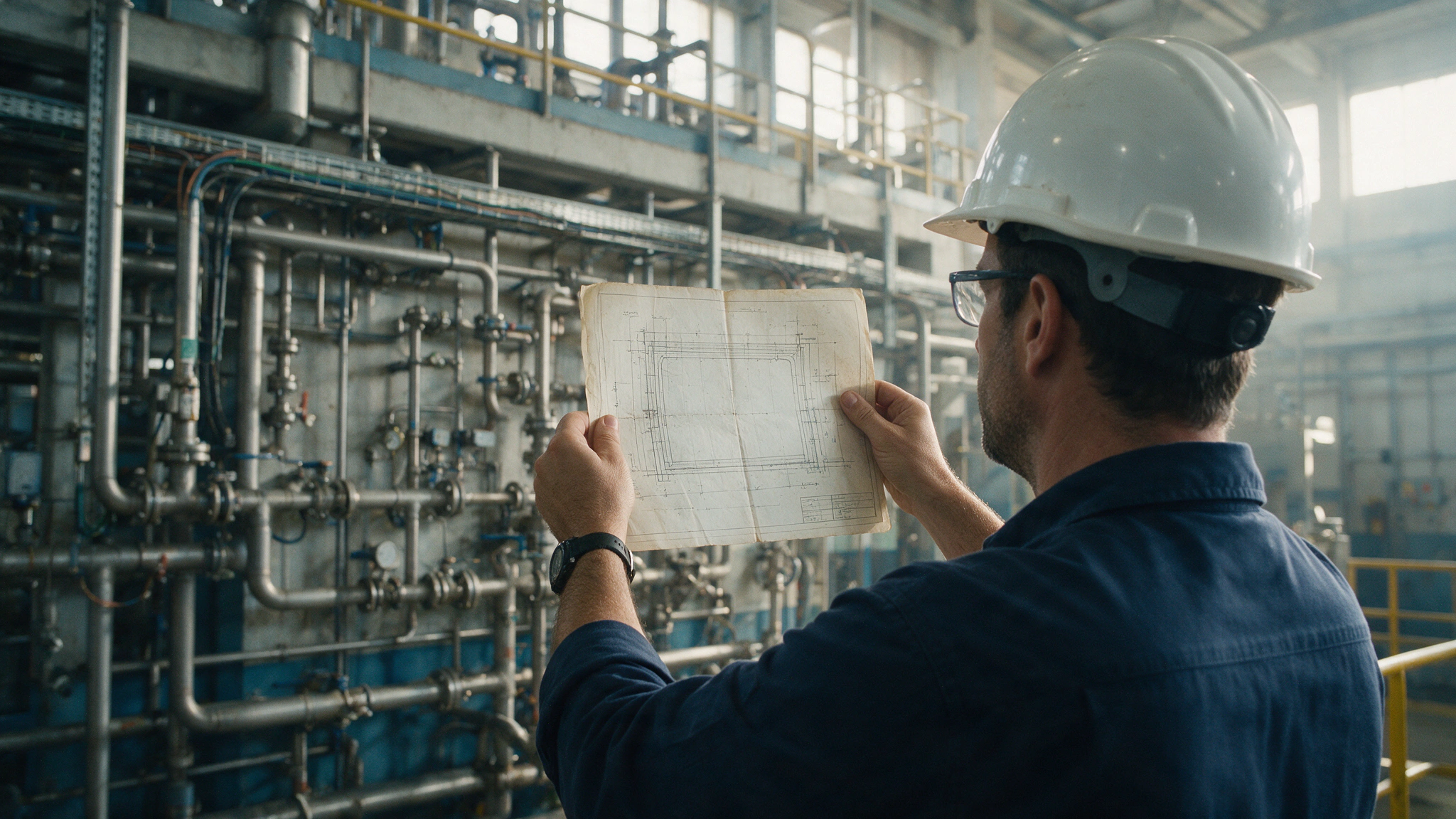

«Plànol o CAD antic: sabem que no reflecteix la realitat de la planta.»

Cada intervenció comença a cegues: el plànol indica canonades i vàlvules que ja no existeixen.

Amb el model as-built de la zona sabràs què hi ha i on és, mesurat al mil·límetre.

Com es fa l’aixecament de la planta real →
De la situació a la resposta

Sis situacions, tres respostes

Cada situació es resol amb una d’aquestes tres. Tria la teva i baixes a la seva resposta.

Validació d’intervencions

Respon a: plànols desfasats · sobrecostos i retards

Escanegem la zona amb la planta en marxa i inserim la teva intervenció al model as-built: l’encaix es comprova abans de l’obra.

Rebràs el núvol de punts, el model de la zona i l’informe d’interferències. La desviació es corregeix en disseny, setmanes abans de moure una grua.

Veure com validem una intervenció →

Casos d’èxit

Projectes on ja ho hem resolt. Tria el que s’assembli al teu: cada cas s’obre amb què passava, què vam fer i què va canviar.

Model BIM de les dues sitges noves, en blau, amb la passarel·la i la torre d’escales Alimentació i begudes · Validació d’intervenció Comprovació dels ancoratges de la sitja nova sobre la base existent. Vista aèria del model BIM d’una planta cervesera amb el seu parc de dipòsits Alimentació i begudes · Bessó al dia i manteniment Manteniment anual del bessó digital, al qual s’incorpora cada intervenció tan bon punt s’executa. Vista aèria del model BIM d’una planta d’alimentació animal: la torre de procés, les naus i els dipòsits Alimentació i begudes · Planta per fases Generació de plànols per possibilitar la licitació de la instal·lació de nous equips. Interior del model BIM d’una planta de procés: dipòsits sobre plataforma, canonades i xarxa contra incendis Químic / petroquímic · Planta per fases Escaneig de la planta completa i model BIM de la zona de reactors per validar cada ampliació. Model BIM d’una estació de bombament sota una marquesina, amb la seva estructura d’acer i escales Químic / petroquímic · Planta per fases Escaneig d’una zona acotada per contrastar els P&ID amb la planta i enllaçar la documentació al model. Bancada de reactors al model BIM amb el reactor nou destacat en cian sobre placa fosca Químic / petroquímic · Validació d’intervenció Comprovació de l’encaix d’un reactor nou entre les línies existents. Canonada de procés farmacèutic modelada vàlvula a vàlvula, amb el col·lector principal en cian Farmacèutic (GMP) · As-built i documentació As-built de les sales tècniques, actualitzat amb cada reforma abans d’arribar a l’obra. Retall del núvol de punts d’un soterrani de serveis: canonades, colzes i suports amb el gra de l’escaneig Altres indústries · Validació d’intervenció Escaneig i model as-built de la zona afectada per la primera intervenció. Render del model de la sala de bombes, amb un passadís entre canonades blaves, manòmetres i vàlvules, les bombes sobre bancades de formigó i un dipòsit vermell al fons Equipament cultural · Bessó al dia i manteniment Actualització del model BIM amb els canvis de climatització, gas i protecció contra incendis. Vista axonomètrica explosionada del model BIM d’un edifici d’oficines de planta triangular Edifici d’oficines · Validació d’intervenció Coordinació del traçat de climatització, electricitat i protecció contra incendis pels forats de les bigues. Vista general del model BIM d’un complex residencial de construcció industrialitzada Residencial industrialitzat · Validació d’intervenció Supervisió i control d’obra sobre el model BIM a cada fase del muntatge.

Parlem 15 minuts de la teva planta Veure tots els casos →

Equip de planta recorrent una nau de producció lluminosa, amb les línies de procés en marxa
Preus

I quant costa?

Comences per una zona, amb abast i preu tancats: des de ~6.000 € (estimat).

L’escaneig es resol en dies i el model as-built es lliura en unes setmanes.

Veure com es pressuposta la teva zona →

La digitalització industrial pot acollir-se a la deducció per innovació tecnològica de l’Impost sobre Societats, i a ajuts i subvencions. Ho revisem amb tu a la proposta; la teva assessoria fiscal ho valida sobre els teus comptes.

15 minuts

Parlem 15 minuts de la teva planta?

Explica’ns la zona que et preocupa i et direm si l’escaneig la resol. Tria com et va millor:

Reserva una trucada de 15 minuts

Tries l’hora a l’agenda i et trucarem al telèfon que indiquis per parlar de la teva zona.

Tria una hora →

També per correu: bim@a3d.es · Prefereixes explicar-ho tot per escrit? Demana la proposta de la teva primera zona.

Model BIM de les dues sitges noves, en blau, amb la passarel·la i la torre d’escales
Alimentació i begudesValidació d’intervenció

Comprovació dels ancoratges de la sitja nova sobre la base existent.

Què passava. Un fabricant de procés agroalimentari havia de substituir dues sitges de gran mida reaprofitant l’anell de formigó de les antigues, amb la producció en marxa i uns plànols as-built de la base poc fiables.

Què vam fer. A3D va escanejar amb làser l’estat real, va aixecar el model BIM as-built de la base i va inserir la sitja nova al model per comprovar l’encaix abans de moure una grua.

Què va canviar. El model va destapar una desviació que cap plànol no recollia, setmanes abans que la grua arribés a l’obra: es va corregir sobre plànol, amb la sitja encara a la fàbrica.

Llegir el cas complet → · Informe del sector (PDF)

La teva planta s’hi assembla?

Parlem 15 minuts de la teva planta
Vista aèria del model BIM d’una planta cervesera amb el seu parc de dipòsits
Alimentació i begudesBessó al dia i manteniment

Manteniment anual del bessó digital, al qual s’incorpora cada intervenció tan bon punt s’executa.

Què passava. Una gran cervesera viu en obra permanent: cada campanya porta una intervenció i la documentació envelleix al ritme de la mateixa planta.

Què vam fer. A3D va posar en marxa un manteniment anual del bessó digital: cada intervenció es bolca al model tan bon punt s’executa, al ritme de la planta.

Què va canviar. L’enginyeria arrenca cada projecte sobre l’estat real i mesurat, en lloc de tornar a aixecar la zona. Fa anys que renova el manteniment: aquesta continuïtat és el que més diu del servei.

Llegir el cas complet → · Informe del sector (PDF)

La teva planta s’hi assembla?

Parlem 15 minuts de la teva planta
Vista aèria del model BIM d’una planta d’alimentació animal: la torre de procés, les naus i els dipòsits
Alimentació i begudesPlanta per fases

Generació de plànols per possibilitar la licitació de la instal·lació de nous equips.

Què passava. Una planta d’alimentació animal necessitava substituir les seves sitges amb una documentació que ja no descrivia la planta: cap enginyeria no podia fer una oferta per a la intervenció, i cada consulta de manteniment exigia recórrer la planta sencera.

Què vam fer. A3D va escanejar la planta per fases, zona a zona, amb la producció en marxa. El núvol de punts ja va servir com a primer document útil; després va arribar el model BIM as-built d’estructures, sitges i equips.

Què va canviar. Amb el model sobre la taula, la planta va poder licitar i executar la substitució de les sitges. Avui l’enginyeria que la gestiona prepara cada nova intervenció directament sobre aquest model.

Llegir el cas complet →

La teva planta s’hi assembla?

Parlem 15 minuts de la teva planta
Interior del model BIM d’una planta de procés: dipòsits sobre plataforma, canonades i xarxa contra incendis
Químic / petroquímicPlanta per fases

Escaneig de la planta completa i model BIM de la zona de reactors per validar cada ampliació.

Què passava. Ampliar una zona amb reactors i canonades atapeïts és un salt al buit mentre no hi ha un model fiable: equips que no hi caben, línies que cal desviar i murs que acaben caient en plena obra.

Què vam fer. A3D va escanejar en 3D la planta completa i va modelar en BIM la zona crítica, component a component, amb la seva pròpia biblioteca de reactors i vàlvules paramètriques.

Què va canviar. El client valida avui cada ampliació en 3D abans de tocar la planta: què hi cap, què es mou i quina canonada queda afectada, amb el model com a referència única.

Llegir el cas complet → · Informe del sector (PDF)

La teva planta s’hi assembla?

Parlem 15 minuts de la teva planta
Model BIM d’una estació de bombament sota una marquesina, amb la seva estructura d’acer i escales
Químic / petroquímicPlanta per fases

Escaneig d’una zona acotada per contrastar els P&ID amb la planta i enllaçar la documentació al model.

Què passava. La documentació de planta estava ordenada en paper i digitalitzada com a imatges: ningú no podia confirmar quins equips continuaven instal·lats ni en quin estat, i trobar una dada exigia obrir carpeta per carpeta.

Què vam fer. A3D va començar per una zona delimitada, de baix risc, i la va aixecar sencera: núvol de punts, P&ID contrastats amb la realitat i documentació enllaçada al model.

Què va canviar. Des del model 3D, un clic en qualsevol vàlvula n’obre la fitxa tècnica i els documents es cerquen per contingut. L’ampliació a la resta de la planta es planteja per fases, sobre el que ja s’ha demostrat.

Llegir el cas complet →

La teva planta s’hi assembla?

Parlem 15 minuts de la teva planta
Bancada de reactors al model BIM amb el reactor nou destacat en cian sobre placa fosca
Químic / petroquímicValidació d’intervenció

Comprovació de l’encaix d’un reactor nou entre les línies existents.

Què passava. Instal·lar un reactor entre línies i equips que ja estan en marxa és l’escenari clàssic de l’imprevist: el plànol diu una cosa, la planta en diu una altra, i el marge d’error es mesura en hores d’aturada.

Què vam fer. A3D va escanejar la zona amb làser i va modelar en BIM els reactors i les línies existents; l’equip nou es va inserir en aquest model as-built per comprovar l’encaix peça a peça.

Què va canviar. El fabricant va validar el muntatge sobre plànol abans de tocar la planta: el mateix principi amb el qual A3D valida cada intervenció, gran o petita.

Llegir el cas complet →

La teva planta s’hi assembla?

Parlem 15 minuts de la teva planta
Canonada de procés farmacèutic modelada vàlvula a vàlvula, amb el col·lector principal en cian
Farmacèutic (GMP)As-built i documentació

As-built de les sales tècniques, actualitzat amb cada reforma abans d’arribar a l’obra.

Què passava. En una planta GMP, cada reforma de sala posa en joc l’as-built: Qualitat només pot signar un plànol que coincideixi amb la instal·lació real.

Què vam fer. A3D va construir i manté el model BIM as-built de les sales tècniques: cada intervenció es reflecteix al model abans que la reforma arribi a l’obra.

Què va canviar. Avui cada canvi de sala arriba a l’obra amb un as-built validat i Qualitat signa sobre un model fiable. La relació es manté, activa, des de fa anys.

Llegir el cas complet →

La teva planta s’hi assembla?

Parlem 15 minuts de la teva planta
Retall del núvol de punts d’un soterrani de serveis: canonades, colzes i suports amb el gra de l’escaneig
Altres indústriesValidació d’intervenció

Escaneig i model as-built de la zona afectada per la primera intervenció.

Què passava. Abans de la primera intervenció, amb la documentació de planta envellida, l’abast de l’obra era una suposició sobre la qual calia decidir pressupost i terminis.

Què vam fer. A3D va escanejar i modelar en BIM as-built la zona concreta d’aquella primera intervenció: un abast delimitat i mesurat, que funciona com a porta d’entrada.

Què va canviar. L’obra es va decidir sobre dades mesurades, i el model d’aquella zona queda com a actiu per a tot el que vingui després a la planta.

Llegir el cas complet →

La teva planta s’hi assembla?

Parlem 15 minuts de la teva planta
Render del model de la sala de bombes, amb un passadís entre canonades blaves, manòmetres i vàlvules, les bombes sobre bancades de formigó i un dipòsit vermell al fons
Equipament culturalBessó al dia i manteniment

Actualització del model BIM amb els canvis de climatització, gas i protecció contra incendis.

Què passava. Un equipament cultural de Barcelona tenia un model BIM as-built de l’edifici, i cada renovació d’instal·lacions —climatització, gas, protecció contra incendis— l’allunyava de l’obra construïda. Qui troba una diferència entre el model i la realitat deixa de refiar-se de tota la documentació.

Què vam fer. A3D va actualitzar el model sobre l’aixecament original: va incorporar els nous equips de climatització, els recorreguts de gas revisats i els canvis en protecció contra incendis.

Què va canviar. El model torna a coincidir amb l’edifici i continua sent la referència del manteniment, reforma rere reforma.

Llegir el cas complet →

La teva planta s’hi assembla?

Parlem 15 minuts de la teva planta
Vista axonomètrica explosionada del model BIM d’un edifici d’oficines de planta triangular
Edifici d’oficinesValidació d’intervenció

Coordinació del traçat de climatització, electricitat i protecció contra incendis pels forats de les bigues.

Què passava. En un edifici d’oficines de planta singular a Madrid, les instal·lacions havien de travessar forats molt ajustats dins de les bigues del nucli estructural: climatització, electricitat i protecció contra incendis competien pel mateix espai.

Què vam fer. A3D va modelar i coordinar els tres sistemes sobre el model BIM, anticipant cada interferència fins a encaixar cada un a l’espai disponible de cada biga.

Què va canviar. Cada sistema va arribar a l’obra amb el seu recorregut resolt i el seu forat assignat: l’encaix es va decidir sobre plànol, abans que comencés el muntatge.

Llegir el cas complet →

La teva planta s’hi assembla?

Parlem 15 minuts de la teva planta
Vista general del model BIM d’un complex residencial de construcció industrialitzada
Residencial industrialitzatValidació d’intervenció

Supervisió i control d’obra sobre el model BIM a cada fase del muntatge.

Què passava. En un complex residencial industrialitzat, cada peça es fabricava fora d’obra per muntar-se en un ordre fix: una desviació entre el projecte i el que s’ha executat es paga en temps i a la fàbrica.

Què vam fer. A3D va portar el BIM més enllà del disseny: el va integrar en la supervisió i el control d’obra, al costat de la constructora, per verificar cada fase de muntatge sobre el mateix model.

Què va canviar. El model va ser la referència durant tota l’execució: el que s’ha construït coincideix amb el projecte original, fase a fase.

Llegir el cas complet →
